Elemento filtro: HP050
Sigilli e Trattamenti
|
A |
NBR |
|
V |
FPM |
Scala Filtrazione (media)
|
A03 |
microfibra inorganica |
3 µm |
|
A06 |
microfibra inorganica |
6 µm |
|
A10 |
microfibra inorganica |
10 µm |
|
A16 |
microfibra inorganica |
16 µm |
|
A25 |
microfibra inorganica |
25 µm |
|
M25 |
rete metallica |
25 µm |
Elementi Δp (media)
|
N |
20 bar |
valvola B |
|
R |
20 bar |
valvole D,Z |
|
S |
210 bar |
valvole S, T, V |
Valvole
|
S |
senza Bypass |
|
B |
6 bar, con Bypass |
|
T |
con valvola di ritegno, senza Bypass |
|
D |
con valvola di ritegno, con Bypass 6 bar |
|
V |
con flusso inverso, senza Bypass |
|
Z |
con flusso inverso, con Bypass 6 bar |

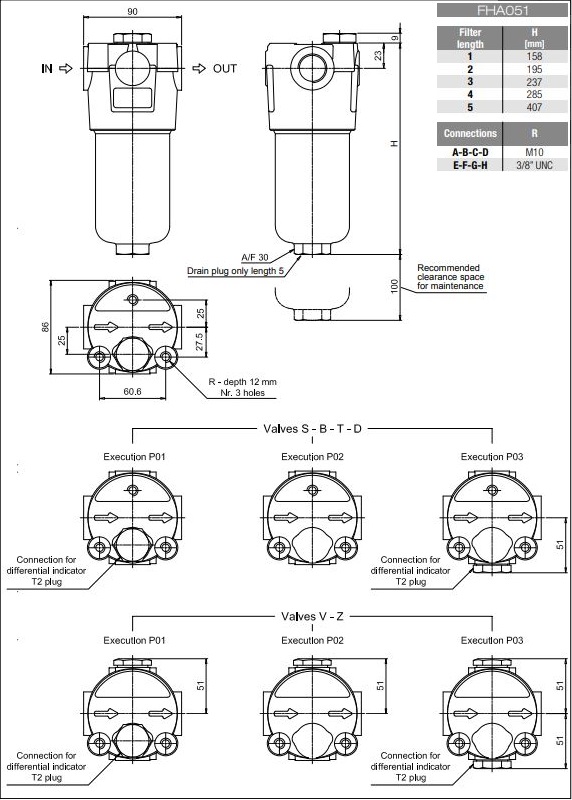

Esecuzione
|
P01 |
connessione superiore per indicatore di intasamento |
|
P02 |
senza connessione superiore per |
|
P03 |
connessione frontale per |
|
Pxx |
su misura |
| TIPO | P1 | P2 | P3 | P4 | P5 | V1 | V2 | V3 | V4 | V5 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHA051 | 3.28 | 3.65 | 4.06 | 4.54 | 5.74 | 0.33 | 0.47 | 0.62 | 0.79 | 1.23 | M18x1.5 - ISO 6149 | M22x1.5 - ISO 6149 | G1/2" | G3/4" | 1/2" NPT | 3/4" NPT | SAE 8 - 3/4" - 16 UNF | SAE 12 1/16" - 12 UN |
