Elemento filtro: HP500
Sigilli e Trattamenti
|
A |
NBR |
|
V |
FPM |
Scala Filtrazione (media)
|
A03 |
microfibra inorganica |
3 µm |
|
A06 |
microfibra inorganica |
6 µm |
|
A10 |
microfibra inorganica |
10 µm |
|
A16 |
microfibra inorganica |
16 µm |
|
A25 |
microfibra inorganica |
25 µm |
|
M25 |
rete metallica |
25 µm |
Elementi Δp (media)
|
N |
20 bar |
valvole B, D, Z |
|
S |
210 bar |
valvole S, T, V |
Valvole
|
S |
senza Bypass |
|
B |
6 bar, con Bypass |
|
T |
con valvola di ritegno, senza Bypass |
|
D |
con valvola di ritegno, con Bypass 6 bar |
|
V |
con flusso inverso, senza Bypass |
|
Z |
con flusso inverso, con Bypass 6 bar |

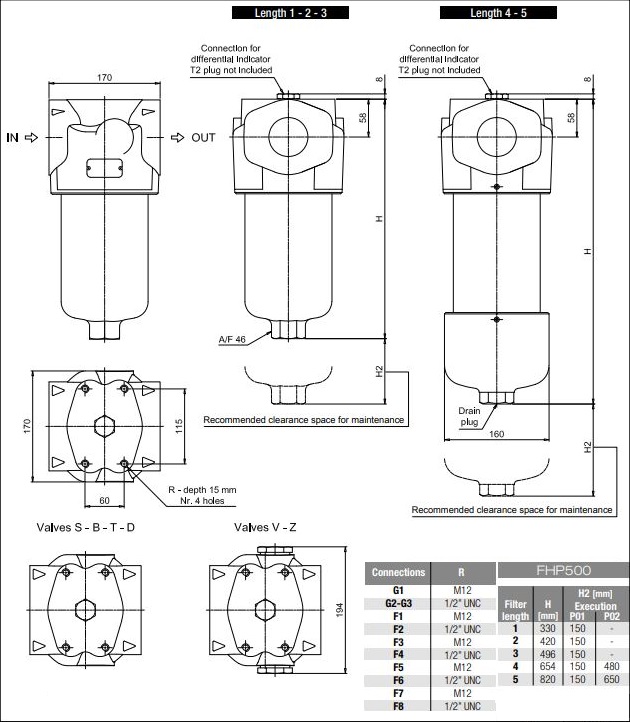

Esecuzione
|
P01 |
filtri standar MP |
su lunghezza da 1 a 5 |
|
P02 |
manutenzione dal fondo |
su lunghezza 4 e 5 |
|
P03 |
tappo di scarico |
su lunghezza 1,2,3 |
|
Pxx |
su misura |
|
| TIPO | P1 | P2 | P3 | P4 | P5 | V1 | V2 | V3 | V4 | V5 | G1 | G2 | G3 | F1 | F2 | F3 | F4 | F5 | F6 | F7 | F8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHP500 | 27.00 | 31.17 | 34.69 | 46.70 | 52.50 | 1.71 | 2.43 | 3.04 | 5.18 | 6.51 | G1 1/2" | 1 1/2" NPT | SAE 24 - 1 7/8" - 12 UN | 1 1/2" SAE 3000 psi/M | 1 1/2" SAE 3000 psi/UNC | 2" SAE 3000 psi/M | 2" SAE 3000 psi/UNC | 1 1/2" SAE 6000 psi/M | 1 1/2" SAE 6000 psi/UNC | 2" SAE 6000 psi/M | 2" SAE 6000 psi/UNC |
