Sigilli e Trattamenti
| A | NBR |
| V | FPM |
Versioni
| Versione | MFBX020 | MFBX030 | MFBX100 | MFBX180 | MFBX190 | |
| 1 | senza copertura | • | • | • | • | • |
| 2 | con coperchio flangiato modello MPF |
• | • | • | • | |
| 3 | con coperchio flangiato modello MPT |
• | • | |||
Valvola Bypass
|
E |
3 bar |
|
B |
1.75 bar |
Scala di filtrazione (media)
|
A03 |
microfibra inorganica |
3 µm |
M25 |
rete metallica |
25 µm |
|
A06 |
microfibra inorganica |
6 µm |
M60 |
rete metallica |
60 µm |
|
A10 |
microfibra inorganica |
10 µm |
M90 |
rete metallica |
90 µm |
|
A16 |
microfibra inorganica |
16 µm |
P10 |
carta impregnata di resina |
10 µm |
|
A25 |
microfibra inorganica |
25 µm |
P25 |
carta impregnata di resina |
25 µm |
Elementi Δp (media)
|
N |
10 bar |
Mxx - Pxx |
|
H |
10 bar |
Axx |
|
W |
10 bar (compatibile fluidi HFA, HFB, HFC) |
Axx - Mxx |
Esecuzione
|
P01 |
filtri standar MP |
|
Pxx |
su misura |

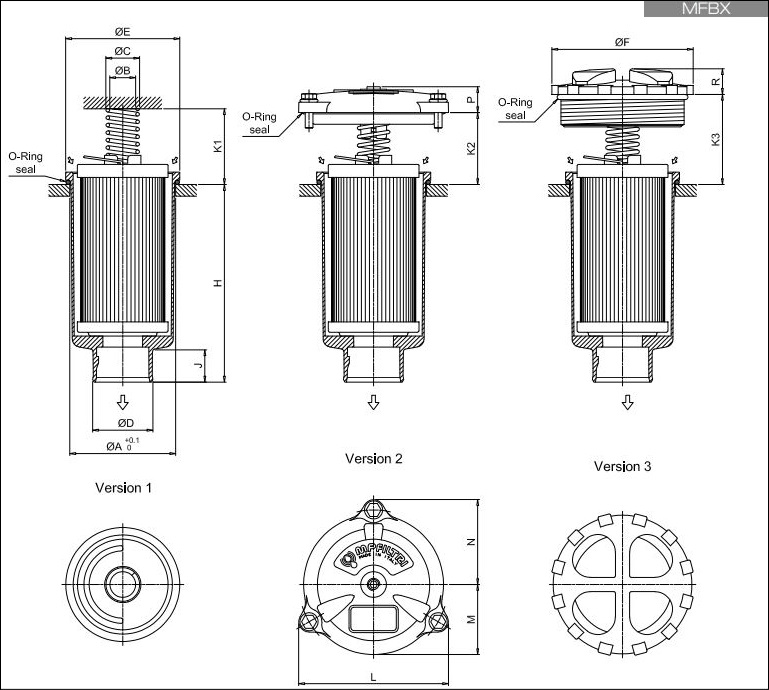

Dimensioni
| Taglia Filtro | Lunghezza | ∅A (mm) |
∅B (mm) |
∅C (mm) |
∅D (mm) |
∅E (mm) |
∅F (mm) |
H |
J (mm) |
K1 (mm) |
K2 (mm) |
K3 (mm) |
L (mm) |
M (mm) |
N (mm) |
P (mm) |
R (mm) |
| MFBX020 | 1 | 52 | 20.5 | 26 | 32 | 56 | 75 | 111 | 24 | 42 | - | 36 | - | - | - | - | 18 |
| 2 | 175 | ||||||||||||||||
| 3 | 214 | ||||||||||||||||
| MFBX030 | 1 | 60.5 | 20 | 25.5 | 32 | 68 | - | 93 | 21 | 33 | 35 | - | 92 | 42 | 52 | 18 | - |
| MFBX100 | 1 | 80.5 | 20 | 26 | 47 | 88 | 111 | 109 | 24 | 58 | 55 | 69 | 116 | 54 | 66 | 20 | 20 |
| 2 | 154 | ||||||||||||||||
| 3 | 232 | ||||||||||||||||
| 4 | 334 | ||||||||||||||||
| MFBX180 | 1 | 112.5 | 26 | 33.5 | 47 | 121 | - | 234 | 31 | 58 | 69 | - | 159 | 76 | 95 | 21 | - |
| 2 | 447 | ||||||||||||||||
| MFBX190 | 2 | 112.5 | 26 | 33.5 | 50 | 121 | - | 454 | 38 | 58 | 69 | - | 159 | 76 | 95 | 21 | - |
| TIPO |
|---|
