Elemento Filtro: HP135
Sigilli e Trattamenti
|
A |
NBR |
|
V |
FPM |
Scala Filtrazione (media)
|
A03 |
microfibra inorganica |
3 µm |
|
A06 |
microfibra inorganica |
6 µm |
|
A10 |
microfibra inorganica |
10 µm |
|
A16 |
microfibra inorganica |
16 µm |
|
A25 |
microfibra inorganica |
25 µm |
|
M25 |
rete metallica |
25 µm |
Elementi Δp (media)
|
N |
20 bar |
valvole B, C |
|
R |
20 bar |
valvola D |
|
H |
210 bar |
valvole S, E |
|
S |
210 bar |
valvola T |
Valvole
|
S |
senza Bypass |
|
E |
senza Bypass, collegare nel lato opposto |
|
B |
senza Bypass 6 bar |
|
C |
con Bypass 6 bar, collegare nel lato opposto |
|
T |
con valvola di ritegno, senza Bypass |
|
D |
con valvola di ritegno, con Bypass |
Esecuzione
|
P01 |
filtri standard MP |
lunghezza 1, 2, 3, 4 |
|
P02 |
manutenzione dal fondo dell'alloggiamento |
lunghezza 4 |
|
Pxx |
su misura |
|

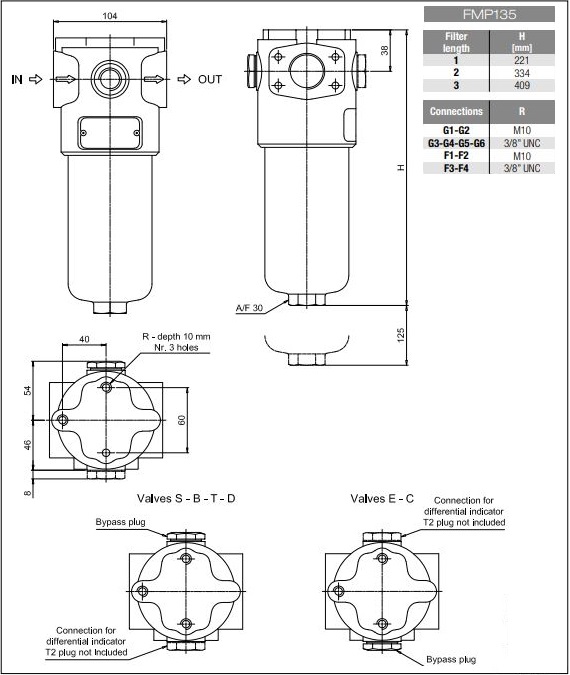

| TIPO | P1 | P2 | P3 | V1 | V2 | V3 | G1 | G2 | G3 | G4 | G5 | G6 | F1 | F2 | F3 | F4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FMP135 | 5.61 | 7.21 | 8.27 | 0.45 | 0.78 | 1.00 | G3/4" | G1" | 3/4" NPT | 1" NPT | SAE 12 - 1 1/16" - 12 UN | SAE 16 - 1 5/16" - 12 UN | 3/4" SAE 3000 psi/M | 1" SAE 3000 psi/M | 3/4" SAE 3000 psi/UNC | 1" SAE 3000 psi/UNC |
