Elemento Filtro: RSX116
Sigilli e trattamenti
|
A |
NBR, O-ring sulla testa |
|
V |
FPM, O-ring sulla testa |
|
B |
NBR, guarnizione piatta |
|
D |
FPM, guarnizione piatta |
Scala Filtrazione (media)
|
A10 |
microfibra inorganica |
10 µm |
|
A16 |
microfibra inorganica |
16 µm |
|
A25 |
microfibra inorganica |
25 µm |

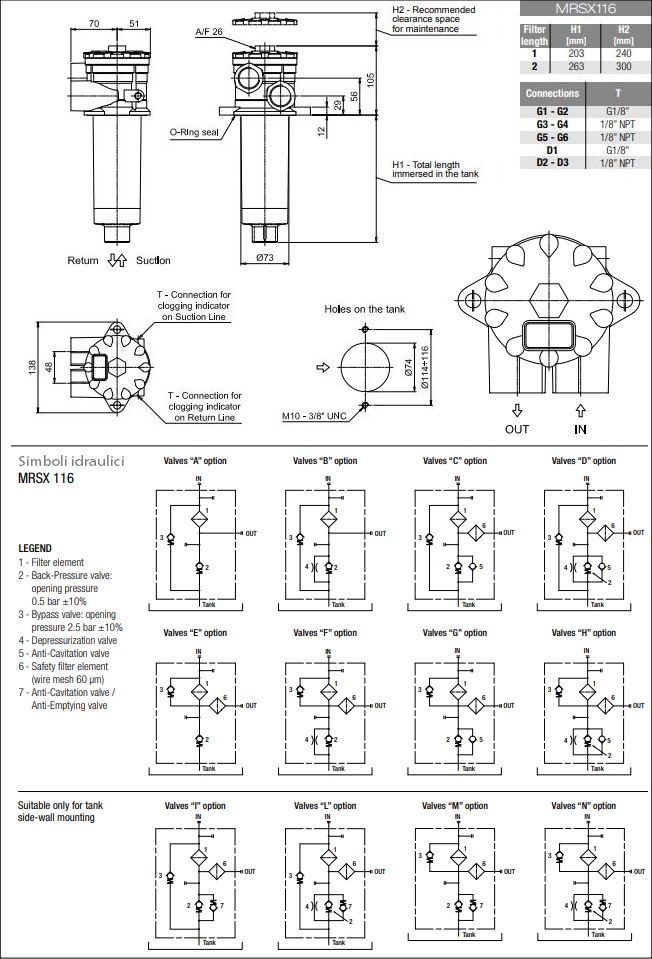

Configurazione idraulica (diagrammi)
| A,B,C,D | Valvola Bypass al serbatoio |
| E,F,G,H | Valvola Bypass in uscita |
| I,L | Valvola Bypass al serbatoio |
| M,N | Valvola Bypass in uscita |
Configurazione valvole
|
S |
Standard | Valvole A,B,C,D,E,F,G,H |
|
B |
Montaggio lato |
Valvole A,B,E,F,I,L,M,N |
Esecuzione
|
P01 |
filtri standard MP |
|
Pxx |
su misura |
| TIPO | P1 | P2 | V1 | V2 | G1 | G2 | G3 | G4 | G5 | G6 | D1 | D2 | D3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MRSX116 (IN) | 1.30 | 1.40 | 0.80 | 1.00 | G3/4" | G1" | 3/4" NPT | 1" NPT | SAE 12 - 1 1/16" - 12 UN | SAE 16 - 1 5/16" - 12 UN | G1" | 1" NPT | SAE 16 - 1 5/16" - 12 UN |
| MRSX116 (OUT) | 1.30 | 1.40 | 0.80 | 1.00 | G3/4" | G1" | 3/4" NPT | 1" NPT | SAE 12 - 1 1/16" - 12 UN | SAE 16 - 1 5/16" - 12 UN | G3/4" | 3/4" NPT | SAE 12 - 1 1/16" - 12 UN |
