Elettrovalvola direzionale DKE

Elettrovalvola a comando diretto, ISO 4401 dimensione 10

Scheda tecnica E025

Valvole a cursore, a due o tre posizioni, ad azione diretta con solenoidi filettati certificati secondo lo Standard Nord Americano cURus.

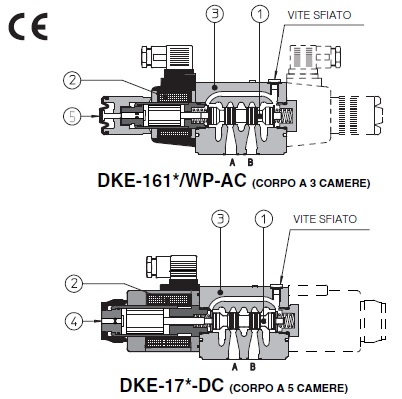

I solenoidi (2) sono composti da:

• tubo filettato a bagno d'olio, diverso per alimentazione AC e DC, con spintore manuale integrato pin (1)
• bobine intercambiabili, specifiche per alimentazione AC e DC, facilmente sostituibili senza l'ausilio di utensili - vedere sezione 5 per le tensioni disponibili

Bobine standard con protezione IP65, bobine opzionali con protezione IP67 AMP Junior Timer, XK Deutsch o connessioni tipo Lead Wire.
Il corpo valvola (3), va 5 camere per tutte le versioni DC e per la versione di sicurezza AC /FI e FV.
La versione AC standard utilizza il corpo a 3 camere.

Ampia gamma di cursori intercambiabili (1), vedere sezione 2.
Il corpo è fuso in "shell-moulding" con ampi passaggi interni per minimizzare le perdite di carico.

Superficie di montaggio: ISO 4401 dim. 10
Portata massima: 150 l/min
Pressione massima: 350 bar

Sezione 1: CODICE MODELLO

Sezione 2: CONFIGURAZIONI e CURSORI

rappresentazione secondo ISO 1219-1

Nota: vedere anche nota 3 alla sezione 4 per cursori speciali

Sezione 3: CARATTERISTICHE PRINCIPALI, GUARNIZIONI E FLUIDI IDRAULICI

per gli altri fluidi non compresi nella tabella seguente, consultare il nostro ufficio tecnico

Sezione 3.1: Caratteristiche della bobina

Sezione 4: NOTE

1 Opzioni

• A= solenoide montato sul lato bocca B (solo per valvole monosolenoide). Nelle versioni standard, il solenoide è montato sul lato bocca A.
• WP= spintore manuale prolungato e protetto da cappuccio in gomma - vedere sezione 12.
• WPD/KE-DC= (solamente per alimentazione DC) spintore manuale con ritenuta meccanica, da ordinare separatamente, vedere tab. K150
• L1, L2, L3, LR, L7, L8 vedere sezione 10 = dispositivo per il controllo del tempo di commutazione (solo per solenoidi DC).
  L7 e L8 sono disponibili solo per il cursore di tipo 0/1, 1/1, 3/1, 4 e 5.
• FI, FV= corpo a 5 camere per versioni DC e AC con sensore di prossimità per il monitoraggio della posizione del cursore: vedere tabella E110.
• Y= drenaggio esterno, solo per versione DC, da selezionare nel caso in cui la pressione alla bocca T sia superiore ai limiti max consentiti.

2 Tipo di connettore elettrico/elettronico DIN 43650, da ordinare separatamente (vedere sezione 13)

• 666= connettore standard IP-65 per collegamento diretto alla rete.
• 667= come 666 ma con indicatore a LED di tensione applicata.
• 669= con raddrizzatore a ponte integrato per l'alimentazione delle bobine DC con corrente alternata (AC 110V e 230V - Imax 1A).

3 Cursori

• I cursori tipo 0 e 3 sono disponibili anche nelle versioni 0/1 e 3/1 con passaggi olio opportunamente strozzati in posizione centrale, dalle utenze al serbatoio.
• Il cursore tipo 1 è disponibile anche nella versione 1/1, appositamente progettato per ridurre i colpi di ariete durante la commutazione.
• Il cursore tipo 1/9 ha il centro chiuso in posizione di riposo ma evita la pressurizzazione delle bocche A e B dovuta al trafilamento interno.
• Altri tipi di cursori possono essere forniti su richiesta.

Sezione 5: CARATTERISTICHE ELETTRICHE

(1) In caso di frequenza 60 Hz le prestazioni sono ridotte del 10 ÷15% e la potenza assorbita è di 90 VA.
(2) Valori medi rilevati in condizioni idrauliche nominali e temperatura ambiente/bobina di 20°C.
(3) Quando viene energizzato il solenoide, il picco di corrente è circa 3 volte la corrente di mantenimento.

Sezione 6: Q/ΔP DIAGRAMMI

con olio minerale ISO VG 46 a 50°C

	Direzione della portata	PRA	PRB	ART	BRT	PRT	BRA
Tipo di cursore
0, 0/1, 0/2, 2/2		A	A	B	B
1, 1/1, 1/9, 6, 8		A	A	D	C
3, 3/1, 7		A	A	C	D
4		B	B	B	B	F
5, 58		A	B	C	C	G
1/2		B	C	C	B
19, 91		F	F	G	G		H
39, 93		F	F	G	G		H

Sezione 7: LIMITI DI IMPIEGO

con olio minerale ISO VG 46 a 50°C

I diagrammi sono stati ottenuti con solenoidi caldi e alimentazione al valore minimo (Vnom - 10%). Le curve si riferiscono all’applicazione con portata simmetrica attraverso la valvola (per esempio P→A e B→T). I limiti di lavoro dovranno essere ridotti in caso di portata non simmetrica e qualora la valvola sia equipaggiata con dispositivi per il controllo dei tempi di commutazione.

DKE

Curva	Tipo di cursore AC	Tipo di cursore DC
A	0/1	0, 0/1, 1, 1/1, 3, 3/1, 1/2, 0/2, 8
B	4, 5, 19, 91	6, 7
C	0, 1/1, 3, 3/1	19, 91
D	1, 1/2, 0/2	4, 5
E	6, 7, 8, 2/2	2/2
U	-	4,5
Z	-	0/1, 1/1, 3/1

Sezione 10: DIASPOSITIVI PER IL CONTROLLO DEL TEMPO DI COMMUTAZIONE

Tali dispositivi sono disponibili solo per la versione DC della valvola (corpo a 5 camere) e possono controllare il tempo di commutazione e quindi ridurre i colpi d'ariete nel circuito idraulico. Le diverse tipologie disponibili sono mostrate nella figura.

• L: controlla e regola il tempo di commutazione in entrambe le direzioni di movimento del cursore: la regolazione avviene avvitando/svitando l'elemento stesso (valvola di regolazione);
• L1/L2/L3: controlla il tempo di commutazione in entrambe le direzioni di movimento del cursore tramite uno strozzatore fisso calibrato (portata calibrata). Lo strozzatore viene posizionato nel corpo della valvola
  /ØL1 = 1,25 mm; ØL2 = 1 mm; ØL3 = 0,75 mm;
• LR: controlla e regola il tempo di commutazione nella direzione B→A del movimento del cursore. Il dispositivo non controlla il tempo di commutazione (tempo standard) nella direzione opposta A→B del movimento del cursore.
• L7/L8: controlla il tempo di commutazione in entrambe le direzioni di movimento del cursore tramite uno strozzatore fisso calibrato (portata calibrata). Lo strozzatore viene installato nell'ancora del solenoide.

Per il corretto funzionamento del controllo del tempo di commutazione, il passaggio in cui viene installato il dispositivo di controllo deve essere completamente riempito di olio.

Sezine 11: BOBINE CON CONNETTORI SPECIALI

(solo per 12DC, 14DC, 24DC e 28DC)

Opzioni -XJ
Bobina tipo CAEJ
Connettore AMP Junior timer
Grado di protezione IP67

Opzioni -XK
Bobina tipo CAEK
Connettore Deutsch, DT-04-2P maschio
Grado di protezione IP67

Opzioni -XS
Bobina tipo CAES
Connessione tipo Lead Wire
Lunghezza del cavo = 180 mm

Sezione 12: DIMENSIONI INSTALLAZIONE (mm)

ISO 4401 : 2005
Superficie di montaggio: 4401-05-05-0-05
Viti di fissaggio:
4 viti M6x40 classe 12.9
Coppia di serraggio = 15 Nm
Guarnizioni: 5 OR 2050 e 1 OR 108
Bocche P, A, B, T:Ø = 11,5 mm (max)
Bocche Y: Ø = 5 mm

P = Pressione
A, B = Utilizzi
T = Serbatoio
Y = Drenaggio (solo per opzione /Y)
Per le pressioni max sulle bovvhe, vdere sezione 3.

OPZIONE /WP

DHE-16*-AC
Massa: 3,9 Kg

DHE-17*-AC
Massa: 4,7 Kg

OPZIONE /WP

DHE-16*-DC
Massa: 4,5 Kg

DHE-17*-AC
Massa: 6,1 Kg

(1) PIN Spintore manuale standard. Lo spintore manuale può essere azionato solamente se la pressione alla bocca T è inferiore a 50 bar
(V) Vite sfiato

Sezione 13: CONNETTORI ELETTRICI SECONDO DIN 43650

da ordinare separatamente

666, 667(per alimentazione AC o DC)

669(per alimentazione AC)

COLLEGAMENTO CONNETTORE

666, 667	669
1 = Positivo (+) 2 = Negativo (-) = Terra bobina	1,2 = Alimentazione tensione Vac 3 = Terra bobina

TENSIONE DI ALIMENTAZIONE

666	667	669
Tutte le tensioni	24 AC o DC 110 AC o DC 220 AC o DC	110/50 AC 110/60 AC 230/50 AC 230/60 AC

Sezione 14: PIASTRE DI ATTACCO
