Elettrovalvole direzionali DPHI e DPHE

Elettrovalvole pilotate, ISO 4401 dimensioni 10, 16, 25 e 32

Scheda tecnica E085

Valvole direzionali a cursore, pilotate, con solenoidi certificati secondo lo standard Americano cURus, disponibili in due diverse versioni:

• DPHI per alimentazione AC e DC, elettrovalvola pilota (2) di tipo DHI, vedere tabella tecnica E010
• DPHE per alimentazione AC e DC, elettrovalvola pilota (2) di tipo DHE, vedere tabella tecnica E015

Le versioni monosolenoide e bisolenoide sono disponibili con configurazioni a due o tre posizioni e con un'ampia gamma di cursori intercambiabili (1), vedere sezione 2.
Bobine standard con protezione IP65.

Il corpo valvola è fuso in "shell-moulding" (3) con ampi passaggi interni.
Le valvole possono essere fornite con dispositivi opzionali, vedere sezione 4 per le opzioni disponibili.

Superficie di montaggio: ISO 4401 dim. 10, 16, 25 e 32
Portata massima: 160, 300, 700 e 1000 l/min.
Pressione massima: 350 bar

Sezione 1: CODICE MODELLO

Sezione 2: CONFIGURAZIONI e CURSORI

rappresentazione secondo ISO 1219-1, per schema funzionale vedere sezione 4

NOTE: (vedere anche sezione 4,2 per cursori speciali):
- PerDP*-1 sono disponibili solo i cursori: 0, 0/2, 1, 1/2, 3, 4, 5, 58, 6, 7
- Per DP*-6 sono disponibili solo i cursori: 0, 1, 1/2, 2, 3, 4, 5, 58, 6, 7, 8, 19, 91

Sezione 3: CARATTERISTICHE PRINCIPALI, GUARNIZIONI E FLUIDI IDRAULICI

per gli altri fluidi non compresi nella tabella seguente, consultare il nostro ufficio tecnico

Sezione 3.1: Caratteristiche della bobina

Sezione 4: NOTE

4.1 Opzioni

• A= Solenoide montato sul lato bocca A del corpo principale (solo per valvole monosolenoide). Nelle versioni standard, il solenoide è montato sul lato bocca B.
• /D= Drenaggio interno (la configurazione standard prevede il drenaggio esterno)
• /E= Pressione di pilotaggio esterna (la configurazione standard prevede la pressione di pilotaggio interna).
• /FV= Con sensore di prossimità per il monitoraggio della posizione del cursore: vedere tabella E110.
• /R= Dispositivo di generazione della pressione di pilotaggio (4 bar sulla bocca P - non per DPH*-1, vedere sezione 9.
• /S= Regolazione corsa cursore principale (non per DPH*-1).
• /WP= Spintore manuale prolungato e protetto da cappuccio in gomma.

ATTENZIONE! Lo spintore manuale può essere azionato solamente se la pressione della bocca T è inferiore a 50 bar

Dispositivi per il controllo della commutazione del cursore principale e per la riduzione degli shock idraulici durante il funzionamento della valvola

• /H= Frenature regolabili (controllo in uscita dalle camere di pilotaggio della valvola principale).
• /H9= Frenature regolabili (controllo in ingresso alle camere di pilotaggio della valvola principale).
• L1, /L2, /L3= strozzatori calibrati sulle bocche A e B della valvola pilota: L1 =0,8 mm, L2 =1 mm, L3 =1,25 mm)
• /L9= (solo per DP-2 e DP-4) pastiglia con strozzatore calibrato nella bocca P della valvola pilota - vedere sezione 10
  Consigliata per pressione pilotata superiore a 210 bar o per limitare i colpi di ariete causati dalla commutazione troppo rapida del cursore principale

4.2 Cursori speciali

• I cursori tipo 0 e 3 sono disponibili anche nelle versioni 0/1 e 3/1 che, in posizione centrale, realizzano collegamenti opportunamente strozzati dalle utenze al serbatoio.
• I cursori 1, 4, 5, 58, 6 e 7 sono disponibili anche nella versione 1/1, 4/8, 5/1, 58/1, 6/1 e 7/1 appositamente progettati per ridurre i colpi d'ariete durante la commutazione (da utilizzare con opzione /L*).

Sezione 5: CARATTERISTICHE ELETTRICHE

Sezione 6: DIAGRAMMI PORTATA/PRESSIONE

con olio minerale ISO VG 46 a 50°C

Sezione 7: LIMITI DI IMPIEGO

Per un uso corretto della valvola non oltrepassare le portate massime raccomandate (l/min) illustrate nelle tabelle sottostanti

Sezione 8: TEMPI DI COMMUTAZIONE

valore medio in msec

Note:
1) Per la configurazione 75, i tempi di eccitazione e diseccitazione sono gli stessi: questo valore equivale al tempo di eccitazione della configurazione 63.
2) CONDIZIONI DI PROVA

• Tensione nominale DC (diretta) e AC (alternata) con connettore SP-666. L'utilizzo di altri connettori può condizionare il tempo di commutazione;
• 2 bar di contropressione sulla bocca T;
• olio minerale: ISO VG 46 a 50°C

3) Il tempo di risposta è influenzato dall'elasticità del circuito idraulico, dalle variazioni delle caratteristiche idrauliche e dalla temperatura.

Sezione 9: DISPOSITIVO DI GENERAZIONE DELLA PRESSIONE DI PILOTAGGIO (OPZIONE /R)

Il dispositivo /R genera una perdita di carico aggiuntiva, per garantire la pressione minima di pilotaggio necessaria al funzionamento corretto delle valvole con pilotaggio interno e dotate di cursori di tipo 0, 0/1, 4, 4/8, 5, 58, 09, 90, 94, 49. Il dispositivo /R deve essere previsto quando la perdita di pressione nella valvola, verificata dai diagrammi portata / pressione, è inferiore al valore della pressione pilotata minima.

(1) Guida Deflettore
(2) Deflettore
(3) Rondella fermo molla
(4) Molla

R/DP

Codice di ordinazione del dispositivo di generazione della pressione di pilotaggio

*

Dimensione:
2 per DP-2
4 per DP-4
6 per DP-6

Sezione 10: POSIZIONE GRANI PER CONDOTTI DI PILOTAGGIO/DRENAGGIO

In base alla posizione dei grani interni, si potranno ottenere diverse configurazioni di pilotaggio/drenaggio, come mostrato di seguito.
Per modificare la configurazione di pilotaggio/drenaggio, dovranno solamente essere scambiate le posizioni dei grani. I grani devono essere bloccati utilizzando loctite 270. La configurazione standard delle valvole prevede pilotaggio interno e drenaggio esterno

DPH*-1

Pilotaggio interno: grano cieco SP-X300F (1) in X; grano SP-X310F (2) in Pp;
Pilotaggio esterno: grano cieco SP-X300F x in Pp; grano SP-X310F (1) in X;
Drenaggio interno: grano cieco SP-X300F (3) in Y;
Drenaggio esterno: grano cieco SP-X300F (4) in Dr.

DPH*-2

Pilotaggio interno: senza grano cieco SP-X300F (1);
Pilotaggio esterno: aggiungere grano cieco SP-X300F (1);
Drenaggio interno: senza grano cieco SP-X300F (2);
Drenaggio esterno: aggiungere grano cieco SP-X300F (2).

Opzione L9
Questa opzione prevede uno strozzatore calibrato PLUG-H-12A (Ø 1,2 mm) nella bocca P della valvola pilota.

DPH*-4

Pilotaggio interno: senza grano cieco SP-X500F (1);
Pilotaggio esterno: aggiungere grano cieco SP-X500F (1);
Drenaggio interno: senza grano cieco SP-X300F (2);
Drenaggio esterno: aggiungere grano cieco SP-X300F (2).

Opzione L9
Questa opzione prevede uno strozzatore calibrato PLUG-H-15A (Ø 1,5 mm) nella bocca P della valvola pilota.

DPH*-6

Pilotaggio interno: senza grano (1);
Pilotaggio esterno: aggiungere tappo DIN-908 M16x1,5 in pos (1); grano SP-X325A in pos (2)
Drenaggio interno: senza grano cieco SP-X300F (3);
Drenaggio esterno: aggiungere grano cieco SP-X300F (3).

Per raggiungere il foro (2), rimuovere il tappo (4) = G 1/8"

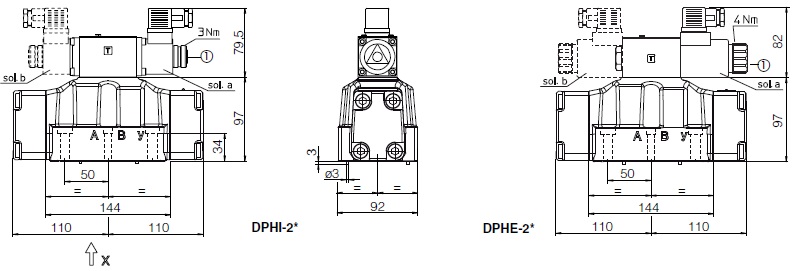

Sezione 11: DIMENSIONI PER DPH*-1* E DPH*-2*(mm)

ISO 4401:2005
Superficie di montaggio: 4401-05-05-0-05
Viti di fissaggio: 4 viti M6 x 40 classe 12,9
Coppia di serraggio = 15 Nm
Diametro delle bocche A, B, P, T: Ø = 11 mm;
Diametro delle bocche X, Y: Ø = 5 mm;
Guarnizioni: 5 OR 2050, 2 OR 108

Massa (Kg)
DPHI-16	6,8
DPHI-17	7,1
DPHE-16	6,9
DPHE-17	7,3
Ozpione H, H9	+ 1,0

(1) Spintore manuale standard

ISO 4401:2005
Superficie di montaggio: 4401-07-07-0-05
Viti di fissaggio: 4 viti M10 x 50 classe 12.9
Coppia di serraggio = 70 Nm
2 viti M6 x 45 classe 12.9
Coppia di serraggio = 15 Nm
Diametro delle bocche A, B, P, T: Ø = 20 mm;
Diametro delle bocche X, Y: Ø = 7 mm;
Guarnizioni: 4 OR 130, 2 OR 2043

Dispositivo di regolazione corsa per opzione /S

Massa (Kg)
DPHI-26	9,8
DPHI-27	10,1
DPHE-26	9,9
DPHE-27	10,3
Ozpione /S	+ 1,0
Ozpione H, H9	+ 1,0

(1) Spintore manuale standard
Le dimensioni di ingombro si riferiscono alle valvole con connettore 666

Sezione 12: DIMENSIONI PER DPH*-4* (mm)

ISO 4401:2005
Superficie di montaggio: 4401-08-08-0-05
(vedere tabella P005)
Viti di fissaggio: 6 viti M12 x 60 classe 12.9
Coppia di serraggio = 125 Nm
Diametro delle bocche A, B, P, T: Ø = 24 mm;
Diametro delle bocche X, Y: Ø = 7 mm;
Guarnizioni: 4 OR 4112, 2 OR 3056

Massa (Kg)
DPHI-46	17,3
DPHI-47	17,6
DPHE-46	17,4
DPHE-47	17,8
Ozpione /S	+ 1,5
Ozpione H, H9	+ 1,0

(1) Spintore manuale standard
Le dimensioni di ingombro si riferiscono alle valvole con connettore 666

Sezione 13: DIMENSIONI PER DPH*-6*

ISO 4401:2005
Superficie di montaggio: 4401-10-09-0-05
Viti di fissaggio: 6 viti M20 x 80 classe 12.9
Coppia di serraggio = 600 Nm
Diametro delle bocche A, B, P, T: Ø = 34 mm;
Diametro delle bocche X, Y: Ø = 7 mm;
Guarnizioni: 4 OR 144, 2 OR 3056

Massa (Kg)
DPHI-66	43,8
DPHI-67	44,1
DPHE-66	44,0
DPHE-67	44,5
Ozpione /S	+ 3,5
Ozpione H, H9	+ 1,0

(1) Spintore manuale standard
Le dimensioni di ingombro si riferiscono alle valvole con connettore 666

Sezione 14: CONNETTORI ELETTRONICI SECONDO DIN 43650

i connettori devono essere ordinati separatamente

Per altri connettori disponibili, vedere tab. E010, E015, e K500

Sezione 15: PIASTRE DI ATTACCO PER DPH*-1, DPH*-2, DPH*-4 E DPH*-6
