Elettrovalvole a cartuccia per mini centralina idraulica

Modelli

Tappo per cavità

Codice	Disegno	Compatibilità	Modello	Numero materiale
TC2		ME - MR K - KE	R3897TA001	R932003193

Codice	Compatibilità	Modello	Numero materiale
TC4	K - KE KS	R3897TA226	R932003201

Codice	Compatibilità	Modello	Numero materiale
TC3	K - KE KS	R3897TA301	R932003211

1/4” Porta di ritorno ausiliaria

Codice	Disegno	Compatibilità	Modello	Numero materiale
TS2		ME - MR K - KE	R3897TA304	R932003214

3/8” Porta di ritorno ausiliaria

Codice	Disegno	Compatibilità	Modello	Numero materiale
TS3		ME - MR K - KE	R3897TA147	R932003195

1/4” Porta della pressione ausiliaria

Codice	Disegno	Compatibilità	Modello	Numero materiale
TM2		ME - MR K - KE	R3897TA305	R932003215

Codice	Disegno	Compatibilità	Modello	Numero materiale
TM3		K - KE	R3897TA303	R932003213

3/8” Porta della pressione ausiliaria

Codice	Disegno	Compatibilità	Modello	Numero materiale
TM4		K - KE	R3897TA311	R932003220

Valvola di ritegno con attacco a pressione 1/4" BSPP per Collettori serie K

Codice	Disegno	Compatibilità	Modello	Numero materiale
TPR		K	V389259000	R932003782

Regolatore di pressione del flusso compensato

Codice	Disegno	Compatibilità	Modello	Numero materiale
ST6CP-PR		K - KE	V389534A00	R932003917

Dati tecnici

Generali
Pressione di esercizio max.	bar (psi)	250 (3625)
Portata regolata	l/min (gpm)	2...16 (0.53...4.23)

Valvole di controllo flusso compensatrici

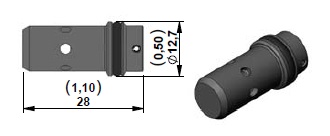

Codice	l/min (gpm)	Disegno	Compatibilità	Modello	Numero materiale
STF12P	A 1 (0,3)		ME - MR K - KE	V38953600A	R932003940
	B 2 (0,5)			V38953600B	R932003941
	C 3 (0,8)			V38953600C	R932003942
	D 4 (1,1)			V38953600D	R932003943
	E 5 (1,3)			V38953600E	R932003944
	F 6 (1,6)			V38953600F	R932003945
	G 7 (1,9)			V38953600G	R932003946
	H 8 (2,1)			V38953600H	R932003947
	I 9 (2,4)			V38953600I	R932003948
	L 10 (2,6)			V38953600L	R932003949

Codice	l/min (gpm)	Disegno	Compatibilità	Modello	Numero materiale
STF14	A 1 (0,3)		ME - MR	V38950100A	R932003836
	B 2 (0,5)			V38950100B	R932003837
	C 3 (0,8)			V38950100C	R932003838
	D 4 (1,1)			V38950100D	R932003839
	E 5 (1,3)			V38950100E	R932003840
	F 6 (1,6)			V38950100F	R932003841
	G 7 (1,9)			V38950100G	R932003842
	H 8 (2,1)			V38950100H	R932003843
	I 9 (2,4)			V38950100I	R932003844
	L 10 (2,6)			V38950100L	R932003846

Codice	l/min (gpm)	Disegno	Compatibilità	Modello	Numero materiale
STF14P	A 1 (0,3)		KE - KS	V38951900A	R932003892
	B 2 (0,5)			V38951900B	R932003894
	C 3 (0,8)			V38951900C	R932003895
	D 4 (1,1)			V38951900D	R932003896
	E 5 (1,3)			V38951900E	R932003897
	F 6 (1,6)			V38951900F	R932003898
	G 7 (1,9)			V38951900G	R932003899
	H 8 (2,1)			V38951900H	R932003900
	I 9 (2,4)			V38951900I	R932003901
	L 10 (2,6)			V38951900L	R932003903

Codice	l/min (gpm)	Disegno	Compatibilità	Modello	Numero materiale
STF38	B 2 (0,5)		KE	V38951500B	R932003860
	C 3 (0,8)			V38951500C	R932003861
	D 4 (1,1)			V38951500D	R932003862
	E 5 (1,3)			V38951500E	R932003864
	F 6 (1,6)			V38951500F	R932003866
	G 7 (1,9)			V38951500G	R932003868
	H 8 (2,1)			V38951500H	R932003870
	I 9 (2,4)			V38951500I	R932003872
	L 10 (2,6)			V38951500L	R932003876
	M 11 (2,9)			V38951500M	R932003877
	N 12 (3,2)			V38951500N	R932003878
	O 13 (3,4)			V38951500O	R932003879
	P 14 (3,7)			V38951500P	R932003880
	Q 15 (4,0)			V38951500Q	R932003881
	R 16 (4,2)			V38951500R	R932003882
	T 18 (4,7)			V38951500T	R932003884
	Z 20 (5,3)			V38951500Z	R932003888

Codice	l/min (gpm)	Disegno	Compatibilità	Modello	Numero materiale
STF38P	B 2 (0,5)		K - KE	V38953500B	R932003918
	C 3 (0,8)			V38953500C	R932003919
	D 4 (1,1)			V38953500D	R932003920
	E 5 (1,3)			V38953500E	R932003921
	F 6 (1,6)			V38953500F	R932003922
	G 7 (1,9)			V38953500G	R932003923
	H 8 (2,1)			V38953500H	R932003924
	I 9 (2,4)			V38953500I	R932003925
	L 10 (2,6)			V38953500L	R932003927
	M 11 (2,9)			V38953500M	R932003928
	N 12 (3,2)			V38953500N	R932003929
	O 13 (3,4)			V38953500O	R932003930
	P 14 (3,7)			V38953500P	R932003932
	Q 15 (4,0)			V38953500Q	R932003933
	R 16 (4,2)			V38953500R	R932003934
	T 18 (4,7)			V38953500T	R932003935
	Z 20 (5,3)			V38953500Z	R932003938

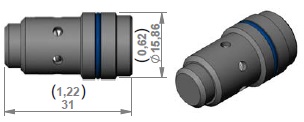

Codice	l/min (gpm)	Disegno	Compatibilità	Modello	Numero materiale
STF 38PKS	B 2 (0,5)		KS00	V38955300B	R930052912
	C 3 (0,8)			V38955300C	R930052913
	D 4 (1,1)			V38955300D	R930052914
	E 5 (1,3)			V38955300E	R932004010
	F 6 (1,6)			V38955300F	R930046482
	G 7 (1,9)			V38955300G	R930052915
	H 8 (2,1)			V38955300H	R930052916
	I 9 (2,4)			V38955300I	R932004011
	L 10 (2,6)			V38955300L	R930052917
	M 11 (2,9)			V38955300M	R930052920
	N 12 (3,2)			V38955300N	R932004013
	O 13 (3,4)			V38955300O	R930046484
	P 14 (3,7)			V38955300P	R932004015
	Q 15 (4,0)			V38955300Q	R932004016
	R 16 (4,2)			V38955300R	R930052918
	T 18 (4,7)			V38955300T	R932004020
	Z 20 (5,3)			V38955300Z	R930052919
