Elettrovalvole a comando diretto DHER

Valvola a comando diretto, ISO 4401 dimensione 06

Scheda tecnica E015obs

COMPONENTI OBSOLETI - disponibili su richiesta

DHER-07*-**DC

Sezione 1: CODICE MODELLO

Tipo spool, elettrovalvole ad azionamento diretto equipaggiate con tipo filettato, solenoidi ad alte prestazioni certificati secondo lo standard nordamericano cURuc

Configurazioni e costruzione
Le valvole sono disponibili in configurazioni a tre o quattro vie e con due o tre posizioni di cursore. Le bobine (1) sono intercambiabili e sono disponibili in un'ampia gamma di configurazioni idrauliche, vedere la sezione 2. I solenoidi (2) hanno due esecuzioni diverse per alimentazione CA o CC e sono composti da:

• tubo avvitato di tipo bagnato con perno di comando manuale integrato d (il tubo è diverso per alimentazione AC e DC).
• bobine AC e DC vedere sezione 5

Le bobine sono intercambiabili per lo stesso tipo di alimentazione AC o DC e possono essere facilmente sostituite senza attrezzi.
Le bobine sono completamente incapsulate con le seguenti classi di temperatura:

• classe H per bobine DC
• classe F per bobine AC

Il corpo valvola (3) è del tipo a 3 camere fatto da fusione shell-mouding.

Opzioni
I seguenti dispositivi opzionali sonodisponibile per DHER:

• prolungamento manuale prolungato protetto da un cappuccio in gomma per un facile utilizzo manuale
• dispositivi di controllo del tempo di commutazione della valvola
• dispositivi di monitoraggio della posizione della bobina per applicazioni di sicurezza

Superficie di montaggio ISO 4401 dimensione 06
Portata massima fino a 80 l/min
Pressione massima: 350 bar

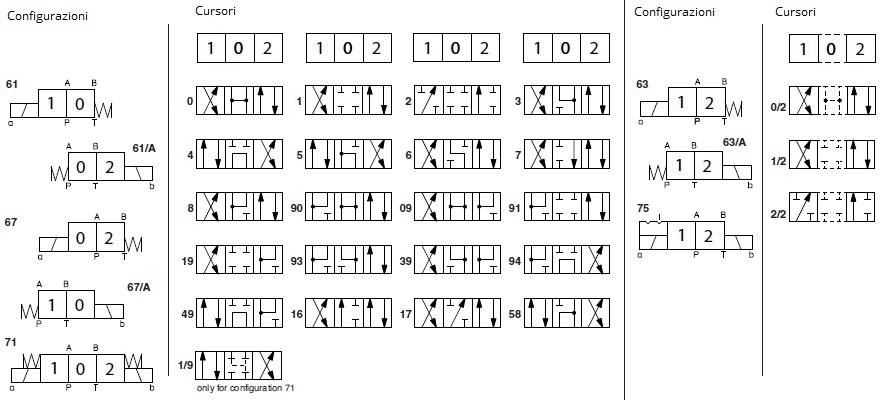

Sezione 2: CONFIGURAZIONE E CURSORI

Sezione 3: CARATTERISTICHE PRINCIPALI PER VALVOLE DIREZIONALI DHE*

Sezione 4.1: Caratteristiche della bobina

Sezione 4: NOTE

1 - Opzioni

• A= solenoide montato sul lato della bocca B (solo per elettrovalvole singole). Nelle versioni standard, il solenoide è montato sul lato della bocca A.
• WP= spintore manuale prolungato e protetto da cappuccio in gomma - vedere sezione 11
• SP-WPD/HS-DC= (solo per DHE-DC) comando manuale con arresto, da ordinare separatamente, vedere tab. K150
• L1, L2, L3= dispositivo per il controllo del tempo di commutazione, installato nel solenoide della valvola (solo per i modelli DHU e DHO).
  Per bobine 4 e 4/8 è disponibile solo il dispositivo L3
• F*= con interruttore di prossimità per il monitoraggio della posizione del cursore: vedere tab. E110.
• MV, MO= leva manuale ausiliaria posizionata verticalmente (MV) o orizzontalmente (MO). Per la configurazione e le dimensioni disponibili vedere la tabella E138.

2 - Tipo di connettore elettrico / elettronico DIN 43650, da ordinare separatamente

• 666= connettore standard IP-65, adatto per il collegamento diretto alla fonte di alimentazione elettrica.
• 667= come 666, ma con led di segnale integrato

3 - Bobine

• le bobine di tipo 0 e 3 sono anche disponibili come 0/1 e 3/1 con passaggi dell'olio limitati in posizione centrale, dalle bocche utente al serbatoio.
• le bobine di tipo 1, 4, 5 e 58 sono anche disponibili come 1/1, 4/8, 5/1 e 58/1. Sono opportunamente sagomate per ridurre gli shock da colpo d'ariete durante la commutazione.
• le bobine di tipo 1, 1/2, 3 e 8 sono disponibili come 1P, 1/2P, 3P, 8P per limitare le perdite interne della valvola
• Altri tipi di bobine possono essere forniti su richiesta.

Sezione 5: CARATTERISTICHE ELETTRICHE

(1) La bobina può essere fornita anche con frequenza di tensione di 60 Hz: in questo caso le prestazioni sono ridotte del 10 ÷ 15% e il consumo di energia è di 52 VA.
(2) Valori medi basati su test eseguiti a condizioni idrauliche nominali e temperatura ambiente/bobina di 20°C.
(3) Quando il solenoide è eccitato, la corrente di spunto è circa 3 volte la corrente di mantenimento. I valori di corrente di spunto corrispondono a un consumo energetico di circa 150 VA.

Sezione 6: BOBINE CON CONNETTORI SPECIALI

Connettore AMP Junior timer

Opzione -XJ, bobina tipo COERJ
Connettore AMP Junior Timer
Grado di protezione IP67

Connettore Deutsch DT-04-2P

Opzione -XK, bobina tipo COERK
Connettore Deutsch DT-04-2P maschio
Grado di protezione IP67

Connessione Lead Wire

Opzione -XS, bobina tipo COERS
Connessione Lead Wire
Lunghezza cavo = 180 mm

Nota: Le bobine di cui sopra sono disponibili solo per alimentazione di tensione 12, 14, 24 e 28 VDC. Per le caratteristiche riferirsi alle caratteristiche delle bobine standard - vedi sez. 5

Sezione 7: DIAGRAMMI Δp/Q

con olio minerale ISO VG 46 a 50°C

	Direzione della portata	P→A	P→B	A→T	B→T	P→T
Tipo di valvola
0, 0/1		A	A	C	C	D
1, 1/1		D	C	C	C
3, 3/1		D	D	A	A
4, 4/8, 5, 5/1, 58, 58/1 09, 90, 91, 93, 94		F	F	G	C	E
1/2, 0/2		D	D	D	D
6, 7		D	D	D	D
8		A	A	E	E
2		D	D
2/2		F	F

Sezione 8: LIMITI DI IMPIEGO

con olio minerale ISO VG 46 a 50°C

Gli schemi sono stati ottenuti con solenoidi caldi e alimentazione al valore più basso (Vnom - 10%). Le curve si riferiscono all'applicazione con flusso simmetrico attraverso la valvola (i.e. P→A e B→T). In caso di flusso asimmetrico e se le valvole hanno i dispositivi per il controllo dei tempi di commutazione, i limiti operativi devono essere ridotti.

DHER-AC
A = Bobine 1, 1/2, 8
B = Bobine 0, 0/1, 0/2, 1/1
C = Bobine 3, 3/1
D = Bobine 4, 4/8, 5, 5/1, 6, 7, 19, 39, 58, 58/1, 09, 90, 91, 93, 94
E = Bobine 2, 2/2

DHER-DC
A = Bobine 0, 0/1, 1, 1/2, 3, 8
B = Bobine 0/2, 1/1, 6, 7
C = Bobine 3/1, 4, 4/8, 5, 5/1, 19, 39, 58, 58/1, 09, 90, 91, 93, 94
D = Bobine 2, 2/2

Sezione 9: TEMPI DI COMMUTAZIONE

valore medio in msec

Sezione 10: CONNETTORI ELETTRICI SECONDO DIN 43650

Da ordinare separatamente

666, 667 (per AC o DC)	669 (per AC)

Collegamento Cablaggio
666, 667	669
1 = Positivo (+) 2 = Negativo (-) = Terra bobina	1, 2 = Tensione di alimentazione Vac 3 = Terra bobina

Tensione di alimentazione
666	667	669
Tutte le tensioni	24 AC o DC 110 AC o DC 220 AC o DC	110/50 AC 110/60 AC 230/50 AC 230/60 AC

Sezione 10: DIMENSIONI(mm)

ISO 4401 : 2005
Superficie di montaggio: 4401-03-02-0-05
Viti di fissaggio:
4 viti M5x30 classe 12.9
Coppia di serraggio = 8 Nm
Guarnizioni: 4 OR 108
Bocche P, A, B, T:Ø = 7,5 mm (max)

P = PRESSIONE BOCCA
A, B = BOCCA UTILIZZO
T = BOCCA SERBATOIO

Opzione /WP

DHER-06(DC)

DHER-07(DC)

Opzione /WP

DHER-06(AC)

DHER-07(AC)

Le dimensioni generali si riferiscono a valvole con connettori tipo 666

Sezione 12: PIASTRE DI ATTACCO

Le placche sono fornite con 4 viti di fissaggio M5x50. Sono anche disponibili le piastre multistazione e le placche modulari. Per ulteriori dettagli vedere la tabella K280.
