DHE-0711/MV

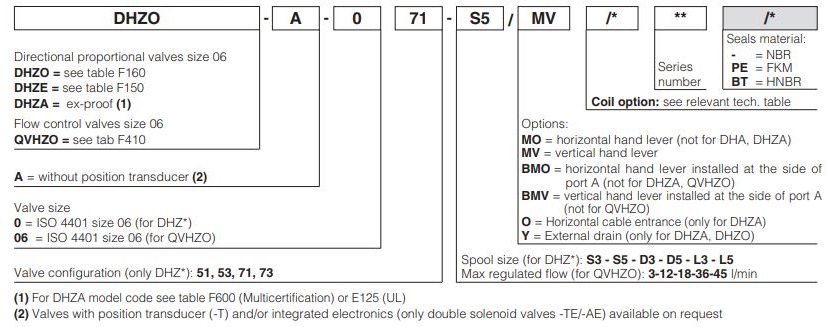

Leve manuali ausiliarie per elettrovalvole di intercettazione diretta tipo 06, tipo DHI, DHE, DHA e valvole proporzionali grandezza 06, tipo DHZO, DHZE, DHZA e QVHZO.
Questa opzione consente di azionare le valvole in assenza di alimentazione elettrica, ad esempio durante la messa in servizio, la manutenzione o in caso di emergenza.
È disponibile con due diverse configurazioni in base ai requisiti di installazione:
Quando la valvola è azionata elettricamente, la leva manuale rimane ferma nella sua posizione di riposo
L'esecuzione della leva manuale non influisce sulle prestazioni delle valvole originali.
| Colpo di angolo totale (° deg) ± 28° | Forza di azionamento della leva (N) 1 ÷ 8 |
| Colpo dell'angolo di lavoro (° deg) ± 15° | Peso dispositivo di leva (g) 880 |
DHI-06*/MVZ
DHI-07*/MV (linea tratteggiata)
Massa: 2,4 kg (solenoide singolo)
Massa: 2,7 kg (solenoide doppio)
DHE-06*/MVZ
DHE-07*/MV (linea tratteggiata)
Massa: 2,7 kg (solenoide singolo)
Massa: 3,0 kg (solenoide doppio)
DHZO-A-05*/MV
DHZO-A-07*/MV (linea tratteggiata)
Massa: 2,8 kg (solenoide singolo)
Massa: 3,5 kg (solenoide doppio)
DHZE-05*/MVZ
DHZE-07*/MV (linea tratteggiata)
Massa: 2,7 kg (solenoide singolo)
Massa: 3,0 kg (solenoide doppio)
QVHZO-A-06*/MV
Massa: 3,2 kg
Dispositivo leva manuale orizzontale /MO, /AMO
DHA/*-06*/MV
DHA/UL-*-06*/MV (linea tratteggiata)
Massa: 3,4 kg
DHZA/*-06*/MV
DHZA/UL-*-06*/MV (linea tratteggiata)
