Le valvole DB, DR DB, DR sono valvole di ritegno a comando diretto per il montaggio screw-in in cavità da G 1/4" a G 1/2".
Sono specificamente progettate per ridurre le dimensioni del collettore e semplificare l'installazione.
La cartuccia è progettata per funzionare in sistemi idraulici con olio minerale idraulico o fluido sintetico avente caratteristiche lubrificanti simili.
Pressione fino a 350 bar
Pressione massima: 350 bar
| Simoboli idraulici |  |
|---|
| Codice valvola | DB-5/G | DR-5/G | DB-10/G | DR-10/G | DB-15/G | DR-15/G |
|---|---|---|---|---|---|---|
| Portata nominale (a Δp = 8 bar) (l/min) | 25 | 35 | 55 | 65 | 85 | 95 |
| Pressione massima (bar) | 350 | |||||
| Pressione apertura (bar) | 0,3 | |||||
| Posizione di installazione | Qualsiasi posizione |
| Temperatura ambiente | Esecuzione standard = -30°C ÷ +70°C Opzione /PE = -20°C ÷ +70°C Opzione /BT = -40°C ÷ +70°C |
| Guarnizioni, temperatura del fluido consigliata | Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C Guarnizioni HNBR (opzione /BT) = -40°C ÷ +60°C, con fluidi idraulici HFC = -40°C ÷ +50°C |
| Viscosità raccomandata | 15÷100 mm²/s - limiti max ammessi 2,8 ÷ 500 mm²/s |
| Classe di contaminazione idraulico | ISO 4406 classe 21/19/16 NAS 1638 classe 10 ottenibile con filtri in linea da 25 µm (β25 ≥ 75 raccomandato) |
| Direzione flusso | Come mostrato nei simboli nella sezione 2 |
| Flusso nominale | Vedi diagrammi QΔp nella sezione 4 |
| Fluido idraulico | Tipo di guarnizioni adatte | Classificazione | Rif. standard |
|---|---|---|---|
| Oli minerali | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
| Ininfiammabile senza acqua | FKM | HFDU, HFDR | ISO 12922 |
| Ininfiammabile con acqua | NBR, HNBR | HFC |

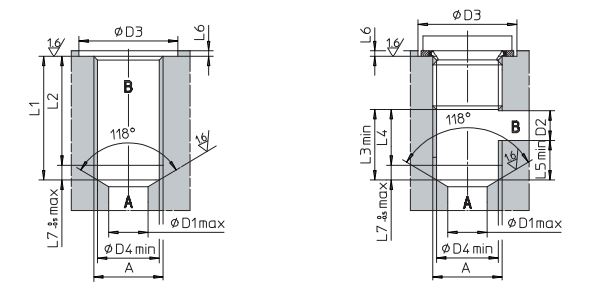

| Valvola | A | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DB-5/G | G 1/4" | 8 | 6 | 22 | 11,6 | 22 | 19 | 14 | 11 | 8 | 1,5 | 3 |
| DR-5/G | ||||||||||||
| DB-10/G | G 3/8" | 9 | 8 | 26 | 15 | 24 | 21 | 17 | 14 | 9 | 1,5 | 3 |
| DR-10/G | ||||||||||||
| DB-15/G | G 1/2" | 12 | 12 | 30 | 18,75 | 28 | 24,5 | 22 | 18,5 | 10 | 1,5 | 3,5 |
| DR-15/G |
*-DRG-205000
Nota: questa chiave speciale è necessaria
per il montaggio della valvola nella cavità
| Valvola | A | B | C | E | M | (1) | Massa (Kg) |
|---|---|---|---|---|---|---|---|
| DB-5/G | G 1/4" | 11,5 | 2,1 | 1,5 | 10,3 | OR-9x1/70 | 0,060 |
| DR-5/G | 2,4 | 9 | |||||
| DB-10/G | G 3/8" | 15 | 2,8 | 2 | 11,3 | OR-11x1,5/70 | 0,012 |
| DR-10/G | 3,3 | 2,5 | 11,4 | ||||
| DB-15/G | G 3/2" | 18,5 | 3,2 | 2,5 | 13,6 | OR-14x1,5/70 | 0,020 |
| DR-15/G | 4 | 2,5 | 13,6 |
| Valvola | A | CHIAVE | Coppia di serraggio (Nm) |
|---|---|---|---|
| DB-5/G | G 1/4" | CH 7 |
15 |
| DR-5/G | 5-DRG-205000 | ||
| DB-10/G | G 3/8" | CH 6 |
20 |
| DR-10/G | 10-DRG-205000 | ||
| DB-15/G | G 1/2" | CH 8 |
40 |
| DR-15/G | 15-DRG-205000 |
