Valvole modulari di strozzamento HQ, KQ, JPQ

Controllo portata, ISO 4401 dimensioni 06, 10, 16, 25

Scheda tecnica D160

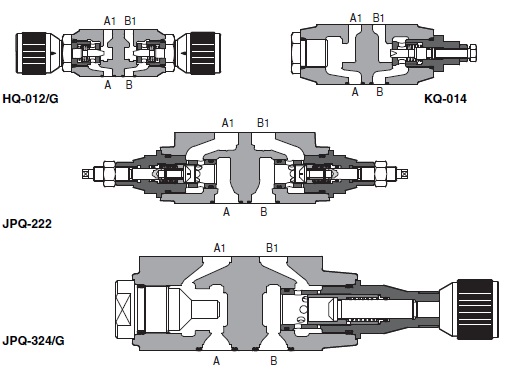

Le valvole HQ, KQ e JPQ sono valvole modulari di strozzamento per il controllo della portata, non compensate, con valvola di ritegno per permettere il flusso libero nella direzione opposta.
La regolazione della portata viene effettuata ruotando la vite di regolazione.
Su richiesta sono disponibili anche versioni opzionali con manopola micrometrica graduata.
La rotazione in senso orario riduce la sezione di passaggio e di conseguenza la portata.

Dimensione della valvola e portata massima:

  • HQ-0 = dimensione 06, portata fino a 25 l/min per opzione /U, fino a 80 l/min per standard
  • KQ-0 = dimensione 10 portata fino a 160 l/min
  • JPQ-2 = dimensione 16 portata fino a 200 l/min
  • JPQ-3 = dimensione 25 portata fino a 300 l/min

Superficie di montaggio: ISO 4401 dimensioni 06, 10, 16 e 25
Pressione massima: 350 bar (HQ, JPQ) - 315 bar (KQ)

Sezione 1: CODICE MODELLO

Sezione 2: CONFIGURAZIONE VALVOLA

Controllo in USCITA

HQ-012
KQ-012
JPQ-212
JPQ-312

HQ-013
KQ-013
JPQ-213
JPQ-313

HQ-014
KQ-014
JPQ-214
JPQ-314

Controllo in INGRESSO

HQ-022
KQ-022
JPQ-222
JPQ-322

HQ-023
KQ-023
JPQ-223
JPQ-323

HQ-024
KQ-024
JPQ-224
JPQ-324

Sezione 3: CARATTERISTICHE PRINCIPALI, GUARNIZIONI E FLUIDI IDRAULICI

per gli altri fluidi non compresi nella tabella seguente, consultare il nostro ufficio tecnico
Posizione di installazione Qualsiasi posizione
Finitura superficie di montaggio Indice di Rugosità Ra 0,4 rapporto di planarità 0,01/100 (ISO 1101)
Valori MTTFd secondo EN ISO 13849 150 anni, per ulteriori dettagli, vedere tabella tecnica P007
Temperatura ambiente Esecuzione standard = -30°C ÷ +70°C
Opzione /PE = -20°C ÷ +70°C
Opzione /BT = -40°C ÷ +70°C
Guarnizioni, temperatura del fluido consigliata Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C
Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C
Guarnizioni HNBR (opzione /BT) = -40°C ÷ +60°C, con fluidi idraulici HFC = -40°C ÷ +50°C
Viscosità raccomandata 15÷100 mm²/s - limiti max ammessi 2,8 ÷ 500 mm²/s
Classe di contaminazione idraulico ISO 4406 classe 21/19/16 NAS 1638 classe 10 ottenibile con filtri in linea da 25 µm (β10 ≥ 75 raccomandato)
Fluido idraulico Tipo di guarnizioni adatte Classificazione Rif. standard
Oli minerali NBR, FKM, HNBR HL, HLP, HLPD, HVLP, HVLPD DIN 51524
Ininfiammabile senza acqua FKM HFDU, HFDR ISO 12922
Ininfiammabile con acqua NBR, HNBR HFC

Sezione 4: DIAGRAMMI PER HQ-0

(con olio minerale ISO VG 46 a 50°C)

1 = Diagramma di regolazione a Δp 10 bar (1.1 = opzione /U)

2 = Diagramma di regolazione a Δp 30 bar (2.1 = opzione /U)

3 = Diagramma di regolazione a Δp 50 bar (3.1 = opzione /U)

4 = Diagramma Q/Δp per flusso libero attraverso la valvola

Sezione 5: DIAGRAMMI PER KQ-0

(con olio minerale ISO VG 46 a 50°C)

1 = Diagramma di regolazione a Δp 10 bar

2 = Diagramma di regolazione a Δp 30 bar

3 = Diagramma di regolazione a Δp 50 bar

4 = Diagramma Q/Δp per flusso libero attraverso la valvola

Sezione 6: DIAGRAMMI PER JPQ-2

(con olio minerale ISO VG 46 a 50°C)

1 = Diagramma di regolazione a Δp 10 bar

2 = Diagramma di regolazione a Δp 30 bar

3 = Diagramma di regolazione a Δp 50 bar

4 = Diagramma Q/Δp per flusso libero attraverso la valvola

Sezione 7: DIAGRAMMI PER JPQ-3

(con olio minerale ISO VG 46 a 50°C)

1 = Diagramma di regolazione a Δp 10 bar

2 = Diagramma di regolazione a Δp 30 bar

3 = Diagramma di regolazione a Δp 50 bar

4 = Diagramma Q/Δp per flusso libero attraverso la valvola

Sezione 8: DIMENSIONI DELLE VALVOLE HQ-0 (mm)

OPZIONE /G

ISO 4401 : 2005
Superficie di montaggio: 4401-03-02-0-05

Diametro delle bocche A, B, P, T: Ø = 7,5 mm
Guarnizioni: 4 OR 108

Viti di fissaggio: n° 4 viti TCEI M5. La lunghezza dipende dal numero e dal tipo degli elementi modulari associati.

Sezione 9: DIMENSIONI DELLE VALVOLE KQ-0 (mm)

OPZIONE /G

ISO 4401 : 2005
Superficie di montaggio: 4401-05-04-0-05

Diametro delle bocche A, B, P, T: Ø = 11,2 mm (max)
Guarnizioni: 5 OR 2050

Viti di fissaggio: n° 4 viti TCEI M6. La lunghezza dipende dal numero e dal tipo degli elementi modulari associati.

Sezione 10: DIMENSIONI DELLE VALVOLE JPQ-2 (mm)

OPZIONE /G

ISO 4401 : 2005
Superficie di montaggio: 4401-07-07-0-05

Diametro delle bocche A, B, P, T: Ø = 20 mm
Diametro delle bocche X, Y: Ø = 7 mm
Guarnizioni: 4 OR 130; 2 OR 109

Viti di fissaggio: n° 4 viti TCEI M10 e n° 2 M6. La lunghezza dipende dal numero e dal tipo degli elementi modulari associati.

Sezione 11: DIMENSIONI DELLE VALVOLE JPQ-3 (mm)

OPZIONE /G

ISO 4401 : 2005
Superficie di montaggio: 4401-08-08-0-05

Diametro delle bocche A, B, P, T: Ø = 24 mm
Diametro delle bocche X, Y: Ø = 7 mm
Guarnizioni: 4 OR 4112; 2 OR 3056

Viti di fissaggio: n° 6 viti TCEI M12. La lunghezza dipende dal numero e dal tipo degli elementi modulari associati.
