(1) Corpo valvola
(2) Otturatore
(3) Solenoide proporzionale
(4) Connettore elettrico (fornito con la valvola)
(5) Vite di sfiato

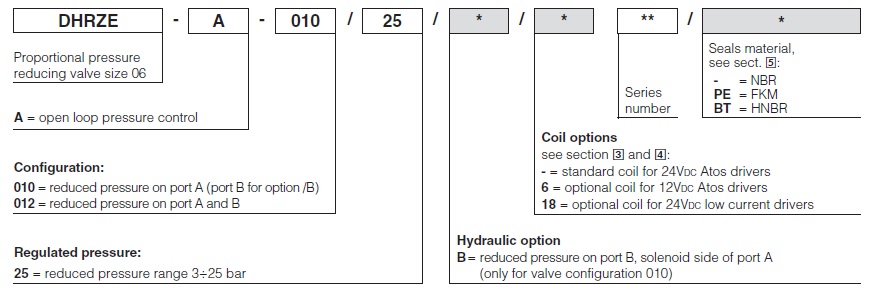

DHRZE- A-012/25
DHRZE-A sono valvole proporzionali riduttrici di pressione a 3 vie, a comando diretto, taglia 06, con solenoidi proporzionali certificati secondo lo standard americano cURus.
Operano in associazione con i driver elettronici, vedere la sezione 2, che alimenta i solenoidi proporzionali con una corrente adeguata per allineare la regolazione della pressione al segnale di riferimento.
Caratteristiche tecniche
Forniscono la riduzione di pressione sulle porte A o B, o A e B, a seconda del modello di valvola. L'esecuzione diretta comporta perdite interne basse, risposta rapida e isteresi bassa.
Le bobine del solenoide sono in plastica incapsulate con classe di isolamento H e sono disponibili con diverse resistenze nominali a seconda dell'alimentazione di tensione (12 Vdc o 24 Vdc) e del tipo di driver elettronico, vedere le sezioni 2 e 3
Applicazioni tipiche
Riduzione della pressione nei sistemi a bassa portata
Stadio pilota di valvole pilotate
Superficie di montaggio: ISO 4401, taglia 06
Portata max: 24 l/min
Pressione max: 315 bar
Max pressione regolata: 25 bar
| Modello driver | E-MI-AC | E-MI-AS-IR | E-BM-AC | E-BM-AS-PS | E-BM-AES | E-ME-AC |
| Tipo | Analogico | Digitale | Analogico | Digitale | Digitale | Analogico |
| Tensione alimentazione (Vdc) | 12 - 24 | 12 - 24 | 12 - 24 | 12 - 24 | 24 | 24 |
| Opzione bobina valvola | /6 - std | /6 - std | /6 - std | /6 - std | standard | standard |
| Formato | plug-in al solenoide | DIN 43700 UNDECAL |
Guida DIN | EUROCARD | ||
| Scheda dati | G010 | G020 | G025 | G030 | GS050 | G035 |
Opzione /6 bobina opzionale da utilizzare con i driver Atos con alimentazione 12 Vdc
Opzione /18 bobina opzionale da utilizzare con driver elettronici non forniti da Atos
| Posizione di installazione | Qualsiasi posizione | ||
| Finitura superficie piastra di attacco | Indice di rugosità Ra 0,4 - rapporto di planarità 0,01/100 (ISO 1101) | ||
| Valore MTTFd secondo EN ISO 13849 | 150 anni, per ulteriori dettagli, vedere tabella tecnica P007 | ||
| Temperatura ambiente | Standard e /PE= -20°C ÷ +70°C Opzione /BT = -40°C ÷ +60°C |
||
| Temperatura di stoccaggio | Standard e /PE= -20°C ÷ +80°C Opzione /BT = -40°C ÷ +70°C |
||
| Codice bobina | Standard bobina standard da utilizzare con i driver Atos con potenza 24 Vdc |
opzione /6 bobina opzionale da utilizzare con i driver Atos con potenza 12 Vdc |
opzione /18 bobina opzionale da utilizzare con driver elettronici non forniti da Atos, con alimentazione 24 Vdc e corrente massima limitata a 1A |
| Resistenza R della bobina a 20°C | 3 ÷ 3,3 Ω | 2 ÷ 2,2 Ω | 13 ÷ 13,4 Ω |
| Corrente massima solenoide | 2,2 A | 2,75 A | 1 A |
| Potenza massima | 30 Watt | ||
| Grado di protezione (CEI EN-60529) | IP65 | ||
| Fattore di utilizzo | Utilizzo continuativo (ED=100%) | ||
| Certificazione | cURus Standard Nord Americano | ||
| Pressione massima regolata (Q= 1 l/min) [bar] | 25 |
| Pressione minima regolata (Q= 1 l/min) (1) [bar] | 3 |
| Pressione massima alla bocca P [bar] | 315 |
| Pressione massima alla bocca T [bar] | 210 |
| Portata massima [l/min] | 24 |
| Tempo di risposta 0-100% segnale a gradino (2) (in base all'installazione) |
≤ 45 [ms] |
| Isteresi [% della pressione massima] | ≤ 1,5 |
| Linearità [% della pressione massima] | ≤ 3 |
| Ripetibilità [% della pressione massima] | ≤ 2 |
Note: i dati sulle prestazioni sopra riportati si riferiscono alle valvole accoppiate ai driver elettronici Atos, vedere la sezione 2
(1) Valore di pressione minimo da aumentare della pressione di linea T
(2) Valore medio del tempo di risposta; la variazione di pressione in conseguenza di una modifica del segnale di ingresso di riferimento alla valvola viene influenzata dalla rigidità del circuito idraulico: maggiore è la rigidità del circuito, più veloce è la risposta dinamica
| Guarnizioni, temperatura del fluido consigliata | Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C Guarnizioni HNBR (opzione /BT) = -40°C ÷ +60°C, con fluidi idraulici HFC = -40°C ÷ +50°C |
| Viscosità raccomandata | 20÷100 mm²/s - limiti max ammessi 15 ÷ 380 mm²/s |
| Classe di contaminazione del fluido | ISO 4406 classe 20/18/15 NAS 1638 classe 9 ottenibile con filtri in linea da 10 µm (β10 ≥ 75 raccomandato) |
| Fluido idraulico | Tipo di guarnizioni adatte | Classificazione | Rif. standard |
|---|---|---|---|
| Oli minerali | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
| Ininfiammabile senza acqua | FKM | HFDU, HFDR | ISO 12922 |
| Ininfiammabile con acqua | NBR, HNBR | HFC |
Le valvole proporzionali DHRZE sono marcate CE in base alle direttive applicabili (ad esempio Direttiva EMC sulle immunità / emissioni e Direttiva sulla bassa tensione).
L'installazione, i cablaggi e le procedure di avviamento devono essere eseguite secondo le prescrizioni generali indicate nella tabella F003 e nelle note di installazione fornite con i relativi componenti.
| PIN | SEGNALE |  |
| 1 | ALIMENTAZIONE | |
| 2 | ALIMENTAZIONE | |
| 3 | GND |
ISO 4401: 2005
Superficie di montaggio: 4401-03-02-0-05
Viti di fissaggio:
4 viti M5x50 classe 12.9
Coppia di serraggio = 8 Nm
Guarnizioni: 4 OR 108
Bocche A, B, P, T: Ø = 7,5 mm (max)
DHRZE-A-010
Massa: 1,9 Kg
DHRZE-A-010/B
Massa: 1,9 Kg
DHRZE-A-012
Massa: 2,6 Kg
(1) = Vite per lo spurgo dell'aria
