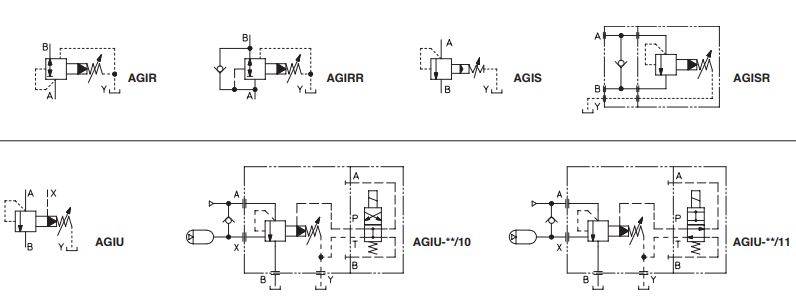

Valvole di controllo della pressione a due stadi con otturatore bilanciato progettato per funzionare in sistemi oleodinamici.
AGIR: riduttrici di pressione;
AGIS: di sequenza;
AGIU: di esclusione.
Nelle versioni standard la pressione di pilotaggio dell'otturatore (1) dello stadio principale (2) viene regolata per mezzo di una vite protetta da un cappuccio (3) nel cappellotto (4).
Su richiesta sono disponibili anche versioni opzionali con volantino di regolazione (5) al posto della vite protetta dal cappuccio.
La rotazione in senso orario aumenta la taratura di pressione.
Le valvole di esclusione AGIU possono essere dotate di un'elettrovalvola di sfiato tipo (6):
Superficie di montaggio: ISO 5781 size 10, 20 and 32
Portata massima:
AGIR= 160, 300 e 400 l/min
AGIS= 200, 400, 600 l/min
AGIU= 100, 200, 300 l/min
Pressione massima fino a 350 bar
| Codice valvola | AGIR-10 | AGIR-20 | AGIR-32 | AGIS-10 | AGIS-20 | AGIS-32 | AGIU-10 | AGIU-20 | AGIU-32 |
|---|---|---|---|---|---|---|---|---|---|
| Portata massima (l/min) standard | 160 | 300 | 400 | 200 | 400 | 600 | 100 | 200 | 300 |
| Campo di regolazione pressione (bar) | 4÷50 (AGIR*); 6÷100; 7÷210; 8÷350 | ||||||||
| Pressione massima (bar) | bocche A, B, X = 350 bar bocca Y = 0 |
||||||||
| Posizione di installazione | Qualsiasi posizione |
| Finitura superficie di montaggio | Indice di Rugosità Ra 0,4 rapporto di planarità 0,01/100 (ISO 1101) |
| Temperatura ambiente | Esecuzione standard = -30°C ÷ +70°C Opzione /PE = -20°C ÷ +70°C Opzione /BT = -40°C ÷ +70°C |
| Guarnizioni, temperatura del fluido consigliata | Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C Guarnizioni HNBR (opzione /BT) = -40°C ÷ +60°C, con fluidi idraulici HFC = -40°C ÷ +50°C |
| Viscosità raccomandata | 15÷100 mm²/s - limiti max ammessi 2,8 ÷ 500 mm²/s |
| Classe di contaminazione idraulico | ISO 4406 classe 21/19/16 NAS 1638 classe 10 ottenibile con filtri in linea da 25 µm (β25 ≥ 75 raccomandato) |
| Fluido idraulico | Tipo di guarnizioni adatte | Classificazione | Rif. standard |
|---|---|---|---|
| Oli minerali | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
| Ininfiammabile senza acqua | FKM | HFDU, HFDR | ISO 12922 |
| Ininfiammabile con acqua | NBR, HNBR | HFC |
| Classe di isolamento DHI pilota | H (180°C) | A causa della temperatura superficiale della bobina dei solenoidi, occorre considerare gli standard europei EN ISO 13732-1 e EN ISO 4413 |
| Classe di isolamento DHE pilota | H(180°C) per bobine DC F (155°C) per bobine AC | |
| Grado di protezione secondo DIN EN 60529 | IP 65 (con connettori 666, 667, 669 o E-SD correttamente montati) | |
| Fattore di utilizzo | 100% | |
| Tensione e frequenza di alimentazione | Vedere le caratteristiche elettriche alla sezione 8 | |
| Tolleranza alimentazione | ±10% | |
| Certificazione | cURus Standard Nord Americano | |
1=AGIR-10 A→B
2=AGIR-20 A→B
3=AGIR-32 A→B
4=AGIR-10 B→A
5=AGIR-20 B→A
6=AGIR-32 B→A
7=AGIS-10
8=AGIS-20
9=AGIS=32
Schema di apertura/chiusura per AGIU
1=AGIU-**/...(standard) 3=AGIU-**/.../6
2=AGIU-**/.../5 4=AGIU-**/.../7
NOTE
1) Tra la valvola di scarico e l'accumulatore devono essere utilizzati tubi corti a bassa resistenza;
2) Quando la resistenza è alta, il segnale pilota idraulico deve essere il più chiuso possibile all'accumulatore;
3) Con l'alta portata della pompa e la piccola pressione differenziale della valvola di intervento non è consigliabile utilizzare la versione con scarico esterno;
4) Quando utilizzare le piastre BA-*25:
a) in applicazioni con frequenze di lavoro > 10 Hz utilizzare le piastre tipo BA-*25/4 (molla con 4 bar di pressione di cracking);
b) nelle applicazioni con frequenze di lavoro < 10 Hz utilizzare le piastre tipo BA-*25/2 (molla con 2 bar di pressione di cracking).
| Codice del connettore | Funzione |
|---|---|
| 666 | Connettore IP-65, adatto per collegamento diretto alla rete |
| 667 | Come connettore 666 IP-65 ma con indicatore a LED di tensione applicata, adatto per collegamento diretto alla rete |
| Tipo di elettrovalvola | Tensione nominale alimentazione esterna ± 10% (1) |
Codice tensione | Tipo di connettore | Potenza assorbita (3) DHI | Potenza assorbita (3) DHE | Codice bobina di ricambio DHI | Colore etichetta bobina DHI | Codice bobina di ricambio DHE | |
|---|---|---|---|---|---|---|---|---|---|
| DHI DHE |
DC | 12 DC 24 DC 110 DC 220 DC |
12 DC 24 DC 110 DC 220 DC |
666 o 667 | 33 W | 30 W | COU-12DC COU-24DC COU-110DC COU-220DC |
verde rosso nero nero |
COE-12DC COE-24DC COE-110DC COE-220DC |
| AC | 110/50 AC (2) 115/60 AC 120/60 AC 230/50 AC (2) 230/60 AC |
110/50/60 AC 115/60 AC (5) 120/60 AC (6) 230/50/60 AC 230/60 AC |
666 o 667 | 60 VA - 60 VA 60 VA 60 VA |
58 VA 80 VA - 58 VA 80 VA |
COI-110/50/60AC - COI-120/60AC COI-230/50/60AC COI-230/60AC |
giallo - bianco azzurro argento |
COE-110/50/60AC COE-24DC - COE-230/50/60AC COE-230/60AC |
|
(1) Per altre tensioni di alimentazione disponibili su richiesta vedere tab. E010, E015.
(2) La bobina può essere alimentata anche con frequenza 60 Hz: in questo caso le prestazioni sono ridotte del 10 ÷15% e la potenza assorbita è di 55 VA (DHI) e 58 VA
(3) Valori medi rilevati in condizioni idrauliche nominali e temperatura della bobina e dell’ambiente di 20°C.
(4) Quando viene energizzato il solenoide AC, il picco di corrente è circa 3 volte la corrente di mantenimento.
(5) Solo per DHE
(6) Solo per DHI/
ISO 5781: 2000
Superficie di montaggio: 5781-06-07-0-00
Viti di fissaggio: 4 viti M10x45 classe 12.9
Coppia di serraggio = 70 Nm
Guarnizioni: 2 OR 109/70; 2 OR 3068
Bocche A, B: Ø = 14 mm
Bocche X, Y: Ø = 5 mm
ISO 5781: 2000
Superficie di montaggio: 5781-08-10-0-00
Viti di fissaggio: 4 viti M10x45 classe 12.9
Coppia di serraggio = 70 Nm
Guarnizioni: 2 OR 109/70; 2 OR 4100
Bocche A, B: Ø = 22 mm
Bocche X, Y: Ø = 5 mm
ISO 5781: 2000
Superficie di montaggio: 5781-08-13-0-00
Viti di fissaggio: 6 viti M10x45 classe 12.9
Coppia di serraggio = 70 Nm
Guarnizioni: 2 OR 109/70; 2 OR 4131
Bocche A, B: Ø = 28 mm
Bocche X, Y: Ø = 5 mm
Le dimensioni di ingombro si riferiscono alle valvole con connettore 666
| Valvola | Modello piastra di attacco | Posizione bocca | Bocca A | Bocca B | Bocca X-Y | Bocca OUT | Ø Lamature (mm) A | Ø Lamature (mm) B | Ø Lamature (mm) X-Y | Ø Lamature (mm) OUT | Massa (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AGI*-10 | BA-305 | Bocche A, B, Y inferiori | G 1/2" | G 1/2" | G 1/4" | - | 30 | 36,5 | 21,5 | - | 1 |
| AGI*-20 | BA-505 | G 1" | G 1" | G 1/4" | - | 46 | 46 | 21,5 | - | 2 | |
| AGI*-32 | BA-705 | G 1 ¼" | G 1 ½" | G 1/4" | - | 63,5 | 63,5 | 21,5 | - | 7,5 | |
| AGIU-10 | BA-325 (con valvola di ritegno incorporata) | G 1/2" Bocche A, B, Y inferiori |
G 3/4" | G 1/4" | G 1/2" | 30 | 36,5 | 21,5 | 30 | 5 | |
| AGIU-20 | BA-425 (con valvola di ritegno incorporata) | G 1" | G 1" | G 1/4" | G 1" | 46 | 46 | 21,5 | 46 | 6,5 | |
| AGIU-32 | BA-625 (con valvola di ritegno incorporata) | G 1 ½" | G 1 ½" | G 1/4" | G 1 ½ | 63,5 | 63,5 | 21,5 | 63,5 | 13 |
