(1) struttura
(2) otturatore primo stadio
(3) stadio pilota
(4) dado di bloccaggio
(5) vite di regolazione
(6) valvola di ritegno
(7) bocca manometro

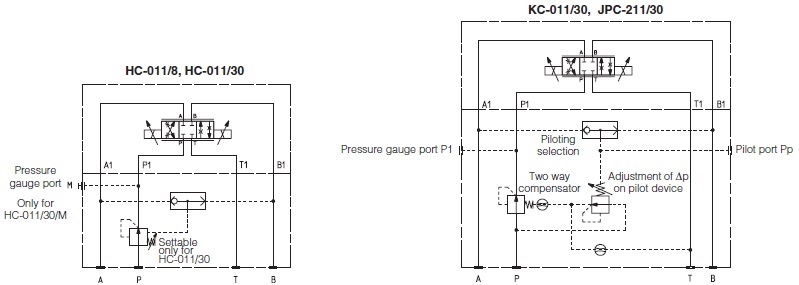

HC, KC e JPC sono compensatori di pressione a due vie per l'assemblaggio modulare con valvole di controllo direzionale on / off e proporzionali.
Mantengono una pressione differenziale costante (Δp) attraverso la bocca P e la bocca A o B al fine di mantenere una portata costante contro le variazioni di pressione. La selezione di pilotaggio automatico (6) è inclusa.
Con Δp fissato è disponibile solo per la taglia 06.
La regolazione del Δp desiderato viene attivata allentando il dado di bloccaggio e ruotando la vite di regolazione del dispositivo pilota.
La rotazione in senso orario aumenta Δp.
HC = taglia 06, portata fino a 50l/min.
KC = taglia 10, portata fino a 100 l/min
JPC = taglia 16, portata fino a 200 l/min
Superficie di montaggio: ISO 4401 taglia 06, 10, 16
Pressione massima: 350 bar
| Modello valvola | HC-011/8 | HC-011/30 | KC-011/30 | JPC-211/30 |
|---|---|---|---|---|
| Portata massima (l/min) | 50 | 100 | 200 | |
| Pressione max. di ingresso (bar) | 350 | |||
| Regolazione Δp (1) (bar) | 8 | 5 - 35 | 5 - 35 | |
(1) Il Δp per il percorso del flusso singolo è fissato a 8 bar o è regolabile tra 5 e 35 bar, corrisponde a valori di Δp totali attraverso la valvola di 16 bar o tra 10 e 70 bar.
Le porte filettate Pp e P1 sono adatte per la regolazione della pressione o il controllo del valore Δp per il percorso del flusso singolo (differenza di lettura tra i valori Pp e P1).
| Posizione di installazione | Qualsiasi posizione |
| Finitura superficie di montaggio | Indice di Rugosità Ra 0,4 rapporto di planarità 0,01/100 (ISO 1101) |
| Temperatura ambiente | Esecuzione standard = -30°C ÷ +70°C Opzione /PE = -20°C ÷ +70°C Opzione /BT = -40°C ÷ +70°C |
| Guarnizioni, temperatura del fluido consigliata | Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C Guarnizioni HNBR (opzione /BT) = -40°C ÷ +60°C, con fluidi idraulici HFC = -40°C ÷ +50°C |
| Viscosità raccomandata | 15÷100 mm²/s - limiti max ammessi 2,8 ÷ 500 mm²/s |
| Classe di contaminazione idraulico | ISO 4406 classe 21/19/16 NAS 1638 classe 10 ottenibile con filtri in linea da 25 µm (β25 ≥ 75 raccomandato) |
| Fluido idraulico | Tipo di guarnizioni adatte | Classificazione | Rif. standard |
|---|---|---|---|
| Oli minerali | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
| Ininfiammabile senza acqua | FKM | HFDU, HFDR | ISO 12922 |
| Ininfiammabile con acqua | NBR, HNBR | HFC |
Viti di fissaggio: n° 4 viti a testa cilindrica M6. La lunghezza dipende dal numero e dal tipo degli elementi modulari associati.
ISO 4401: 2005
Superficie di montaggio: 4401-03-02-0-05
Diametro bocche: A, B, P, T: Ø = 7,5 mm (max)
Guarnizioni: 4 OR 108
Viti di fissaggio: n° 4 viti a testa cilindrica M6. La lunghezza dipende dal numero e dal tipo degli elementi modulari associati.
ISO 4401: 2005
Superficie di montaggio: 4401-05-04-0-05
Diametro bocche: A, B, P, T: Ø = 11,2 mm (max)
Guarnizioni: 2 OR 108, 5 OR 2050
Viti di fissaggio: n° 4 viti a testa cilindrica M10 e n°2 M6. La lunghezza dipende dal numero e dal tipo degli elementi modulari associati.
ISO 4401: 2005
Superficie di montaggio: 4401-05-04-0-05
Diametro bocche: A, B, P, T: Ø = 20 mm
Diametro bocche X, Y: Ø = 7 mm
Guarnizioni: 4 OR 130; 2 OR 109
