HF sono valvole di tipo a bobina, elettrovalvole ad azionamento diretto in esecuzione modulare, normalmente utilizzate per le funzioni di sicurezza per lo spegnimento o il by-pass delle linee idrauliche dell'utente.
Sono disponibili con FV opzionale interruttore di posizione induttivo per il monitoraggio della posizione del cursore, marcato CE e certificato dal TÜV in conformità ai requisiti di sicurezza della Direttiva Macchine 2006/42/EC.
Caratteristiche tecniche
Derivano dalle valvole direzionali standard tipo DHE (vedere la scheda KT E015), ma con corpo speciale per il montaggio modulare con tutte le valvole modulari ISO 4401 della taglia 06.
Applicazioni = Presse piegatrici sincrone, presse verticali, iniezione plastica, presse ceramiche
Certificazioni = Il certificato TÜV può essere scaricato da www.atos.com, catalogo on line, sezione informazioni tecniche.
Superficie di montaggio = ISO 4401 dimensione 06
Portata Max: 60 l/min
Pressione Max: 350 bar
| Posizione di installazione | Qualsiasi posizione |
| Finitura superficie di montaggio | Indice di Rugosità Ra 0,4 rapporto di planarità 0,01/100 (ISO 1101) |
| Temperatura ambiente | Esecuzionestandard = -30°C ÷ +70°C Opzione /PE = -20°C ÷ +70°C Opzione /BT = -40°C ÷ +70°C |
| Fluido | Olio idraulico secondo DIN 51524 .... 535; per altri fluidi vedere la sezione 1 |
| Viscosità raccomandata | 15÷100 mm²/s a 40°C (ISO VG 15 ÷ 100) |
| Classe di contaminazione idraulico | ISO 4406 classe 21/19/16 NAS 1638 classe 10 ottenibile con filtri in linea da 25 µm (β25 ≥ 75 raccomandato) |
| Temperatura del fluido | -20°C +60°C (guarnizioni standard) -20°C +80°C (guarnizioni /PE) |
| Direzione flusso | Come mostrato nei simboli nella sezione 2 |
| Pressione di esercizio (Standard e versione /FV) |
Bocche P,A,B: 315 bar; Bocca T: 120 bar (solenoide DC); 160 bar (solenoide AC) |
Portata massima | 60 l/min |
| Classe di isolamento | H (180°C) per bobine DC - F (155°C) per bobine AC A causa della temperatura superficiale della bobina dei solenoidi, occorre considerare gli standard europei EN ISO 13732-1 e EN ISO 4413 |
| Grado di protezione secondo DIN EN 60529 | >IP 65 (con connettori 666, 667, 669 correttamente montati) |
| Fattore di utilizzo | 100% |
| Tensione e frequenza di alimentazione | >Vedere le caratteristiche elettriche alla sezione 4 |
| Tolleranza alimentazione | >±10% |
| Certificazione | cURus Standard Nord Americano |
| Guarnizioni, temperatura del fluido consigliata | Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C |
| Viscosità raccomandata | 15÷100 mm²/s - limiti max ammessi 2,8 ÷ 500 mm²/s |
| Classe di contaminazione idraulico | ISO 4406 classe 21/19/16 NAS 1638 classe 10 ottenibile con filtri in linea da 25 µm (β25 ≥ 75 raccomandato) |
| Fluido idraulico | Tipo di guarnizioni adatte | Classificazione | Rif. standard |
|---|---|---|---|
| Oli minerali | NBR, FKM, | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
| Ininfiammabile senza acqua | FKM | HFDU, HFDR | ISO 12922 |
| Ininfiammabile con acqua | NBR | HFC |
A = Solenoide montato sul lato della bocca B. Nelle versioni standard, il solenoide è montato sul lato della bocca A.
B = Orientamento della bobina e connettori di prossimità ruotati di 180°C
WP = Override manuale prolungato protetto da un cappuccio in gomma (non per FV)
ATTENZIONE: il funzionamento manuale non è consentito per le valvole di sicurezza, che la valvola è dotata di anelli ciechi del solenoide per impedire l'accesso all'azionamento manuale. L'esclusione manuale protetta dal cappuccio di gomma (opzione / WP) non è disponibile
| 666, 667 (per alimentazione AC o DC) | 669 (per alimentazione AC) |
|---|---|
 |
 |
| Connettore impianto elettrico | |||
| 666, 667 1=Positivo (+) 2=Negativo (-)  =base bobina |
669 1,2=tensione di alimentazione vAC 3=base bobina |
||
| Tensioni di alimentazione | |||
| 666 Tutte le tensioni |
>667 24 AC o DC 110 AC o DC 220 AC o DC |
669110/50 AC 110/60 AC230/50 AC 230/60 AC |
|
Nota: per connettori elettronici tipo E-SD, vedere tab. K500
| Fornitura esterna voltaggio nominale ±10% | Codice tensione | Tipo di connettore | Consumo energia (2) | Codice bobina di ricambio DHE |
|---|---|---|---|---|
| 12 DC | 12 DC | 666 o 667 | 30 W | COE-12 DC |
| 14 DC | 14 DC | COE-14 DC | ||
| 24 DC | 24 DC | COE-24 DC | ||
| 28 DC | 28 DC | COE-28 DC | ||
| 48 DC | 48 DC | COE-48 DC | ||
| 110 DC | 110 DC | COE-110 DC | ||
| 125 DC | 125 DC | COE-125 DC | ||
| 220 DC | 220 DC | COE-220 DC | ||
| 110/50 AC | 110/50/60 AC | 58 VA (3) | COE-110/50/60 AC (1) | |
| 230/50 AC | 230/50/60 AC | COE-230/50/60 AC (1) | ||
| 115/60 AC | 115/60 AC | 80 VA (3) | COE-115/60 AC | |
| 230/60 AC | 230/60 AC | COE-230/60 AC | ||
| 110/50 AC - 120/60 AC | 110 RC | 669 | 30 W | COE-110 RC |
| 230/50 AC - 230/60 AC | 230 RC | COE-230 RC |
(1) La bobina può essere fornita anche con frequenza di tensione di 60 Hz: in questo caso le prestazioni sono ridotte del 10 ÷ 15% e il consumo di energia è 52 VA.
(2) Valori medi basati su test eseguiti a condizioni idrauliche nominali e temperatura ambiente / bobina di 20° C.
(3) Quando il solenoide è eccitato, la corrente di spunto è circa 3 volte la corrente di mantenimento.
| Tipo di interruttore | interruttore di posizione induttivo senza contatto con amplificatore integrato |
Circuito |
|---|---|---|
| Alimentazione tensione [V] | 20 ÷ 32 |  |
| Ondulazione max [%] | ≤ 10 | |
| Corrente max [mA] | 400 | |
| Tempo di reazione [ms] | 15 | |
| Picco di pressione max [bar] | 400 | |
| Vita meccanica | virtualmente infinita | |
| Interruttore logico | PNP |
Solenoide singolo
Connettore tipo ZBE-06(fornito con la valvola)
1 = alimentazione +24 VDC
2 = segnale di uscita NC
3 = GND
4 = segnale di uscita NO
Nota: l'interruttore di posizione / FV non è dotato di una messa a terra di protezione.
Nota: L'interruttore di posizione FV può essere cablato elettricamente dal cliente come NO o NC e quindi lo stato del segnale di uscita sarà in accordo con la configurazione selezionata
= posizione del cursore intermedio corrispondente al cambio di configurazione idraulico
Gli schemi sono stati ottenuti con solenoidi caldi e alimentazione al valore più basso [V(nom) - 10%]
| Tipo valvola | Curva |
|---|---|
| HF-0611 | A |
| HF-0613, HF-0614, HF-0673 | B |

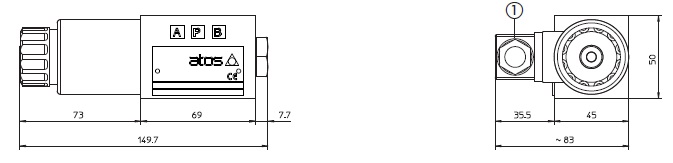

ISO 4401 : 2005
Superficie di montaggio: 4401-03-02-0-05
Diametro delle porte A, B, P, T: Ø = 7,5 mm (max)
Guarnizioni: 4 OR 108

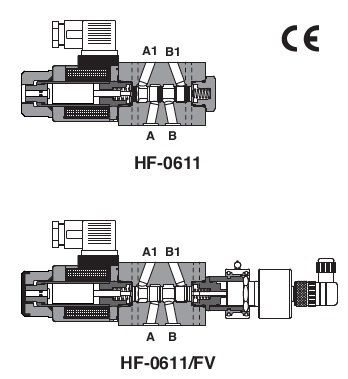

HF-0611
HF-0613
HF-0614
HF-0673
HF-0611/FV
HF-0614/FV
HF-0673/FV
(1) = Connettore di alimentazione codice 666, 667 o 669, da ordinare separatamente
(2) = Connettore dell'interruttore di posizione induttivo codice ZBE-06, fornito con la valvola
