Le JO-DL sono delle elettrovalvole a solenoide a prova di perdite nell'esecuzione a vite normalmente utilizzate per tagliare la linea di alimentazione idraulica. Sono disponibili in NC normalmente chiuso o normalmente aperto in una configurazione NO.
La versione /FV integra un interruttore di posizione induttivo (doppio contatto NC / NO) (2) che fornisce il segnale elettrico di uscita in uscita indicando la posizione dell' otturatore (1) (aperto/chiuso), e quindi possono essere utilizzati come valvole di sicurezza per condizioni di emergenza.
Sono marcati CE e certificati da TUV in conformità ai requisiti di sicurezza della Direttiva Macchine 2006/42/CE.
Certificazioni
La certificazione TUV può essere scaricata dal sito www.atos.com, catalogo on-line, sezione informazioni tecniche.
Cavità: ISO 17209
Portata max: 150 l/min
Pressione max: 350 bar
Modello | JO-DL-4-2/NC JO-DL-4-2/FV |
JO-DL-4-2/NO | JO-DL-6-2/NC JO-DL-6-2/FV |
JO-DL-6-2/NO | JO-DL-10-2/NC JO-DL-10-2/FV |
JO-DL-10-2/NO |
Limiti pressione [bar] | 350 | |||||
Portata nominale [bar] | 40 | 75 | 150 | |||
Tempo di risposta: eccitazione [ms] | 35 | 50 | 30 | 50 | 35 | 150 |
Tempo di risposta: diseccitazione [ms] | 50 | 35 | 60 | 35 | 70 | 35 |
Perdite interne | meno di 5 gocce/min (≤ 0,36 cm³/min) max a 350 bar |
Posizione di installazione | Qualsiasi posizione |
Finitura superficie di montaggio | Indice di rugosità Ra 0,4 - rapporto di planarità 0,01/100 (ISO 1101) |
Valori MTTFd secondo EN ISO 13849 | 150 anni, per ulteriori dettagli, vedere tabella tecnica P007 |
Temperatura ambiente | Esecuzione standard = -30°C ÷ +70°C Opzione /PE = -20°C ÷ +70°C Op |
Guarnizioni, temperatura del fluido consigliata | Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C Guarnizioni HNBR (opzione /BT) = -40°C ÷ +60°C, con fluidi idraulici HFC = -40°C ÷ +50°C |
Viscosità raccomandata | 15÷100 mm²/s - limiti max ammessi 2,8 ÷ 500 mm²/s |
Classe di contaminazione del fluido | ISO 4406 classe 21/19/16 NAS 1638 classe 10 ottenibile con filtri in linea da 25 µm (β10 ≥ 75 raccomandato) |
Fluido idraulico | Tipo di guarnizioni adatte | Classificazione | Rif. standard |
---|---|---|---|
Oli minerali | NBR, FKM | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
Ininfiammabile senza acqua | FKM | HFDU, HFDR | ISO 12922 |
Ininfiammabile con acqua | NBR | HFC |
Classe di isolamento | H(180°C) per bobine DC F (155°C) per bobine AC A causa della temperatura superficiale della bobina dei solenoidi, occorre considerare gli standard europei EN ISO 13732-1 e EN ISO 4413 |
Grado di protezione secondo DIN EN 60529 | IP 65 (con connettori 666, 667, 669 correttamente montati) |
Fattore di utilizzo | 100% |
Tensione e frequenza di alimentazione | Vedere le caratteristiche elettriche alla sezione 4 |
Tolleranza alimentazione | ±10% |
Certificazione | cURus Standard Nord Americano |
Direzione flusso | Come mostrato dai simboli nella tab. 2 |
Pressione di esercizio | Bocche A, B: 350 bar |
Flusso nominale | Vedere i diagrammi Q/ΔP alla sez. 7 |
Portata massima | 40 l/min per JO-DL-4; 75 l/min per JO-DL-6; 150 l/min per JO-DL-10 |
Fattore di utilizzo | 100% |
Tensione e frequenza di alimentazione | Vedere il codice modello alla sez. 1 |
Tolleranza alimentare | ± 10 % |
Potenza max | 19 Watt |
Connettore (da ordinare separatamente) |
666 (plastica-nero); 3 perni, pressacavo PG11, cavo max ø 11 mm |
Connettore per versione /FV (da ordinare separatamente) |
Modello ZBE-06 (plastica); 4 perni, pressacavo PG9, cavo max ø 8 mm |
Caratteristiche connettori | 666: DIN 43650 - ISO 4400; IP65 (DIN 40050); VDE 0110C |
ZBE-06: M12 - IEC60947-5-2; IP67 (DIN 40050) |
(1) = L'assemblaggio delle cartucce deve essere effettuato serrando l'anello esagonale della valvola (per la coppia di serraggio, vedere la sezione 8.)
Valori eccessivi possono causare deformazioni anomale e otturazione a fungo.
Per le versioni /FV evitare di stringere il sensore di posizione.
(2) = La certificazione CE è valida solo con cavi e connettori elettrici schermati. Consultare anche la scheda P004.
Queste valvole di sicurezza devono essere fornite solo e sempre come un componente completo, il sensore di prossimità è regolato in fabbrica.
La fornitura di sottocomponenti invalida la certificazione.
Tipo di interruttore | Interruttore di posizione /FV |
---|---|
Tensione alimentazione [V] | 20 ÷ 32 |
Ondulazione max. [%] | ≤ 10 |
Corrente max. [mA] | 400 |
Consumo di energia [mA] | - |
Calo tensione [V] | - |
Calo tensione [V] | - |
Frequenza commutazione max. [Hz] | - |
Picco di pressione max. [bar] | 400 |
Vita meccanica | potenzialmente infinita |
Logica interruttore | PNP |
Connettore modello ZBE-06
Nota: l'interruttore di posizione /FV non è dotato di una messa a terra di protezione
Perdita di carico della valvola - versione NO
1 = portata B → A
2 = portata A → B
Perdita di carico della valvola - versione NC
3 = portata B → A eccitato
4 = portata A → B
5 = portata B → A diseccitato
Perdita di carico della valvola - versione FV
6 = portata B → A eccitato
7 = portata A → B
8 = portata B → A diseccitato
Perdita di carico della valvola - versione NO
1 = portata B → A
2 = portata A → B
Perdita di carico della valvola - versione NC
3 = portata B → A eccitato
4 = portata A → B
5 = portata B → A diseccitato
Perdita di carico della valvola - versione FV
6 = portata B → A eccitato
7 = portata A → B
8 = portata B → A diseccitato
Perdita di carico della valvola - versione NO
1 = portata B → A
2 = portata A → B
Perdita di carico della valvola - versione NC
3 = portata B → A eccitato
4 = portata A → B
5 = portata B → A diseccitato
Perdita di carico della valvola - versione FV
6 = portata B → A eccitato
7 = portata A → B
8 = portata B → A diseccitato
JO-DL-4
Versione /NO

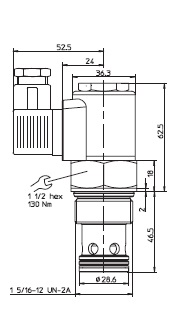

Versione /NC
Versione /FV
JO-DL-6
Versione /NO
Versione /NC
Versione /FV
JO-DL-10
Versione /NO
Versione /NC
Versione /FV
