Valvola di massima pressione REM

Montaggio a flangia SAE 3/4", 1", 1¼" - a due stadi

Scheda tecnica C073

Le valvole REM sono valvole di massima ppressione a due fasi con otturatore bilanciato e attacco flangia SAE, progettate per funzionare in sistemi oleoidraulici.
Possono essere montati direttamente con attacchi flangia SAE sulle porte di uscita della pompa 8 e, in particolare, sulle pompe PFE.

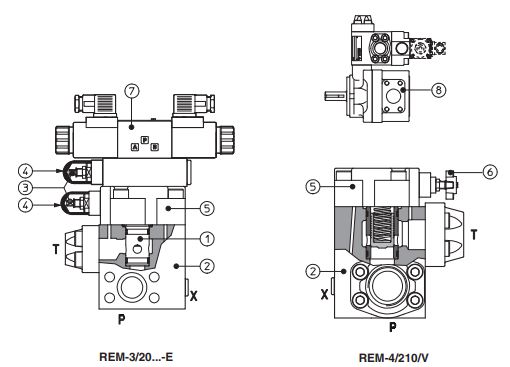

Nelle versioni standard la pressione di pilotaggio dell'otturatore (1) dello stadio principale (2) viene regolata per mezzo di una vite protetta da un cappuccio (3) nel cappellotto (4) nel coperchio (5).
Su richiesta sono disponibili anche versioni opzionali con volantino di regolazione (6) al posto della vite protetta dal cappuccio.
La rotazione in senso orario aumenta la taratura di pressione.
Le valvole REM possono essere dotate di un'elettrovalvola di sfiato (7) tipo:

  • DHI per alimentazione AC e DC, con solenoidi certificati cURus.
  • DHE per alimentazione AC e DC, prestazioni elevate con solenoidi certificati cURus.

Superficie di montaggio:
SAE flange connection: 3/4", 1", 1¼"
Portata massima: rispettivamente 200, 400 e 600 l/min
Pressione massima fino a 350 bar (a seconda dei modelli)

Sezione 1: CODICE MODELLO

Sezione 2: CARATTERISTICHE IDRAULICHE

Codice valvola REM-3 REM-4 REM-5
Portata massima (l/min) 200 400 600
Campo di regolazione pressione (bar) 4÷50; 6÷100; 7÷210; 8÷350 4÷50; 6÷100; 7÷210
Pressione massima (bar) bocche P,X = 350
bocca T = 210 (senza elettrovalvola pilota)
Per la versione con elettrovalvola pilota, vedere le schede tecniche E010E e E015

Sezione 3: CARATTERISTICHE PRINCIPALI, GUARNIZIONI E FLUIDI

per gli altri fluidi non compresi nella tabella seguente, consultare il nostro ufficio tecnico
Posizione di installazione Qualsiasi posizione
Temperatura ambiente Esecuzione standard = -30°C ÷ +70°C
Opzione /PE = -20°C ÷ +70°C
Opzione /BT = -40°C ÷ +70°C
Guarnizioni, temperatura del fluido consigliata Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C
Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C
Guarnizioni HNBR (opzione /BT) = -40°C ÷ +60°C, con fluidi idraulici HFC = -40°C ÷ +50°C
Viscosità raccomandata 15÷100 mm²/s - limiti max ammessi 2,8 ÷ 500 mm²/s
Classe di contaminazione idraulico ISO 4406 classe 21/19/16 NAS 1638 classe 10 ottenibile con filtri in linea da 25 µm (β10 ≥ 75 raccomandato)
Fluido idraulico Tipo di guarnizioni adatte Classificazione Rif. standard
Oli minerali NBR, FKM, HNBR HL, HLP, HLPD, HVLP, HVLPD DIN 51524
Ininfiammabile senza acqua FKM HFDU, HFDR ISO 12922
Ininfiammabile con acqua NBR, HNBR HFC
3.1 Caratteristiche bobine
(per ARAM con elettrovalvola pilota)
Classe di isolamento DHI pilota H (180°C) A causa della temperatura superficiale della bobina dei solenoidi,
occorre considerare gli standard europei EN ISO 13732-1 e EN ISO 4413
Classe di isolamento DHE pilota H(180°C) per bobine DC F (155°C) per bobine AC
Grado di protezione secondo DIN EN 60529 IP 65 (con connettori 666, 667, 669 o E-SD correttamente montati)
Fattore di utilizzo 100%
Tensione e frequenza di alimentazione Vedere le caratteristiche elettriche alla sezione 8
Tolleranza alimentazione ±10%
Certificazione cURus Standard Nord Americano

Sezione 4: DIAGRAMMI PRESSIONE REGOLATA / PORTATA

basato sulla viscosità del fluido di 25mm²/s a 40°C

Sezione 5: DIAGRAMMI DI PRESSIONE MINIMA / PORTATA

basato sulla viscosità del fluido di 25mm²/s a 40°C


Sezione 6: COLLETTORI ELETTRICI SECONDO DIN 43650 PER REM CON ELETTROVALVOLA

(Da ordinare separatamente)
Codice del connettore Funzione
666 Connettore IP-65, adatto per collegamento diretto alla rete
667 Come connettore 666 IP-65 ma con indicatore a LED di tensione applicata, adatto per collegamento diretto alla rete
Per altri connettori disponibili, vedere tab. E010 e K500

Sezione 7: CARATTERISTICHE ELETTRICHE PER AGAM CON ELETTROVALVOLA

Tipo di elettrovalvola Tensione nominale alimentazione
esterna ± 10% (1)
Codice tensione Tipo di connettore Potenza assorbita (3) DHI Potenza assorbita (3) DHE Codice bobina di ricambio DHI Colore etichetta bobina DHI Codice bobina di ricambio DHE
DHI
DHE
DC 12 DC
24 DC
110 DC
220 DC
12 DC
24 DC
110 DC
220 DC
666 o 667 33 W 30 W COU-12DC
COU-24DC
COU-110DC
COU-220DC
verde
rosso
nero
nero
COE-12DC
COE-24DC
COE-110DC
COE-220DC
AC 110/50 AC (2)
115/60 AC
120/60 AC
230/50 AC (2)
230/60 AC
110/50/60 AC
115/60 AC (5)
120/60 AC (6)
230/50/60 AC
230/60 AC
666 o 667 60 VA
-
60 VA
60 VA
60 VA
58 VA
80 VA
-
58 VA
80 VA
COI-110/50/60AC
-
COI-120/60AC
COI-230/50/60AC
COI-230/60AC
giallo
-
bianco
azzurro
argento
COE-110/50/60AC
COE-24DC
-
COE-230/50/60AC
COE-230/60AC

(1) Per altre tensioni di alimentazione disponibili su richiesta vedere tab. E010, E015.
(2) La bobina può essere alimentata anche con frequenza 60 Hz: in questo caso le prestazioni sono ridotte del 10 ÷15% e la potenza assorbita è di 55 VA (DHI) e 58 VA
(3) Valori medi rilevati in condizioni idrauliche nominali e temperatura della bobina e dell’ambiente di 20°C.
(4) Quando viene energizzato il solenoide AC, il picco di corrente è circa 3 volte la corrente di mantenimento.
(5) Solo per DHE
(6) Solo per DHI/

Sezione 8: DIMENSIONI

REM-3



REM-4



REM-5

Le dimensioni di ingombro si riferiscono alle valvole con connettore 666

Sezione 9: ESEMPIO DI MONTAGGIO DI UNA VALVOLA REM SU UNA POMPA IN PFE

(1) Pompa modello PFE
(2) Valvola di sfogo modello REM
