Valvola direzionale di sicurezza DHI, DHE, DKE

Valvola con monitoraggio della posizione de cursore
On-off, comando diretto, conforme alla Direttiva Macchine 2006/42/EC

Certificata da

Scheda tecnica EY010

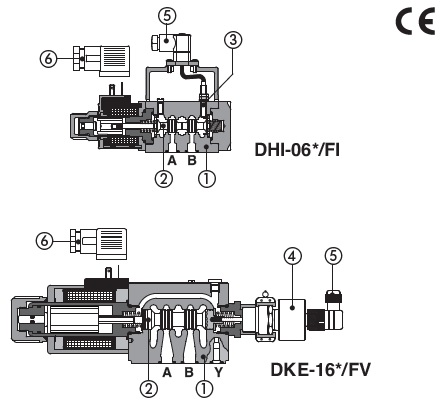

(1) Corpo
(2) Cursore
(3) Sensore di prossimità induttivo FI
(4) Interruttore di posizione induttivo FV
(5) Connettore elettrico del sensore
(fornito con la valvola)
(6) Connettore elettrico della bobina
(da ordinare separatamente)

Valvole direzionali di sicurezza ad azionamento diretto con monitoraggio della posizione della bobina, marcate CE e certificate dal T¨V in conformità ai requisiti di sicurezza della Direttiva Macchine 2006/42 / CE.
DHI dimensione 06, per alimentazione AC e DC, con solenoide certificato cURus.
DHE, dimensione 06, alte prestazioni, per alimentazione AC e DC con solenoide certificato cURus
DKE, dimensione 10, per alimentazione AC e DC con solenoide certificato cURus.

Le valvole sono dotate di sensore di prossimità induttivo FI o interruttore di posizione induttivo FV per il monitoraggio della posizione del cursore, vedere la sezione 1 e 11 per la disponibilità dei sensori e le caratteristiche tecniche.

Certificazioni
La certificazione TUV può essere scaricata dal sito www.atos.com, catalogo on-line, sezione informazioni tecniche.

Superficie di montaggio: ISO 4401 taglia 06 e 10
Portata max: DHI 60 l/min; DHE 80 l/min; DKE 150 l/min
Pressione max: 350 bar

Sezione 1: RANGE DEI MODELLI DELLA VALVOLA

Codice valvola Dimensione Descrizione Solenoide DC Solenoide AC
Tipo di sensore
/FI /FV /FI /FV
DHI-06 06 elettrovalvola a comando diretto, on-off, singolo solenoide
DHI-07 06 elettrovalvola a comando diretto, on-off, doppio solenoide
DHE-06 06 elettrovalvola a comando diretto, on-off, singolo solenoide
DHE-07 06 elettrovalvola a comando diretto, on-off, doppio solenoide
DKE-16 10 elettrovalvola a comando diretto, on-off, singolo solenoide
DKE-17 10 elettrovalvola a comando diretto, on-off, doppio solenoide

Nota:
FI
= sensore di prossimità induttivo, tipo NO (normalmente aperto) o NC (normalmente chiuso)
FV = interruttore di posizione induttivo che consente di collegare sia i contatti NA che NC al connettore elettrico
Vedere sezione 11 per le caratteristiche del sensore

1.1 Configurazioni sensore FI e interruttore FV

Le elettrovalvole singole grandezza 06 e 10 sono dotate di n°1 sensore FI o n°1 interruttore FV per il controllo della posizione del cursore

Le elettrovalvole doppie serie 06 e 10 sono dotate di n°2 sensori FI o n°1 interruttore FV per il controllo della posizione del cursore

Le doppie elettrovalvole taglia 06 con fermo sono fornite con n°2 sensori FI o n°1 interruttore FV per il controllo della posizione del cursore

Le elettrovalvole doppie 10 con fermo sono dotate di n°1 sensore FI o n°1 interruttore FV per il controllo della posizione del cursore

Per le valvole di sicurezza modelli DHI e DHE, vedere sezione 2
Per le valvole di sicurezza modello DKE, vedere sezione 4.

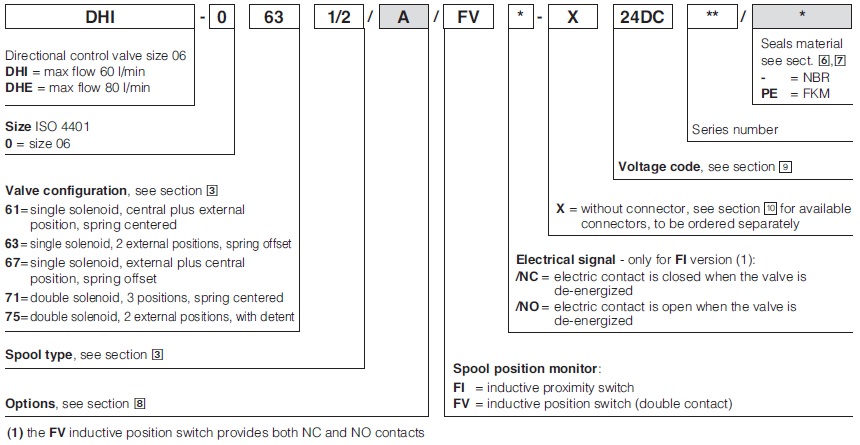

Sezione 2: CODICE MODELLO DHI E DHE

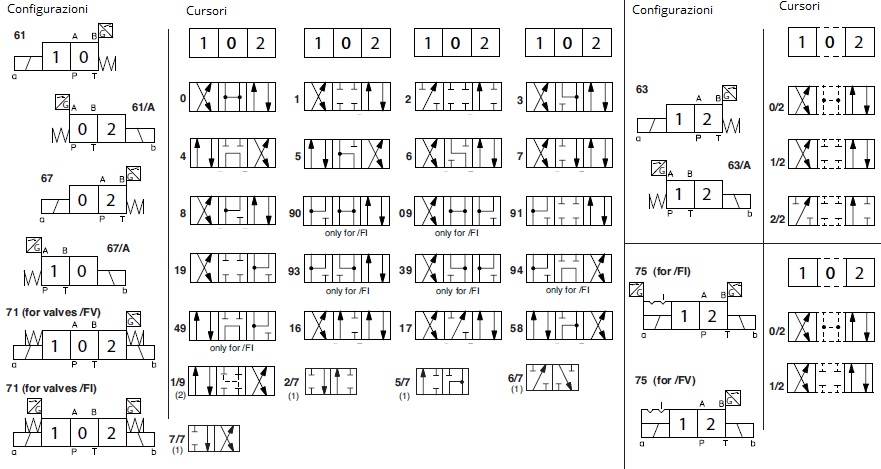

Sezione 3: CONFIGURAZIONI e CURSORI

rappresentazione secondo ISO 1219-1

(1) solo per configurazione 61, non disponibile per configurazione 61/A
(2) solo per DHI-0711/9/FI e DHE-0711/9/FI

3.2 Bobine sagomate speciali per DHI e DHE

- le bobine di tipo 0 e 3 sono anche disponibili come 0/1 e 3/1 con passaggi dell'olio limitati in posizione centrale, dalle porte utente al serbatoio.
- le bobine di tipo 1, 4, 5 e 58 sono anche disponibili come 1/1, 4/8, 5/1 e 58/1. Sono adeguatamente sagomati per ridurre gli shock da colpo d'ariete durante la commutazione
- le bobine di tipo 1, 1/2, 3, 8 sono disponibili come 1P, 1 / 2P, 3P, 8P per limitare le perdite interne della valvola.
- Altri tipi di bobine possono essere forniti su richiesta.

Disponibilità di bobine standard per DHI e DHE
le bobine non elencate nella tabella sono disponibili per tutti i modelli di valvole
Modello valvola Bobina standard
09 90 39 93 49 94 1/9
DHI/FI
DHI/FV
DHE/FI
DHE/FV

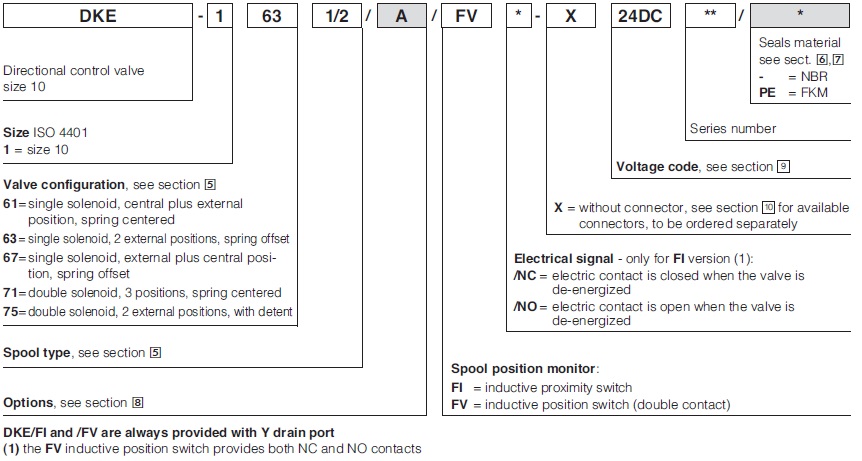

Sezione 4: CODICE MODELLO DKE

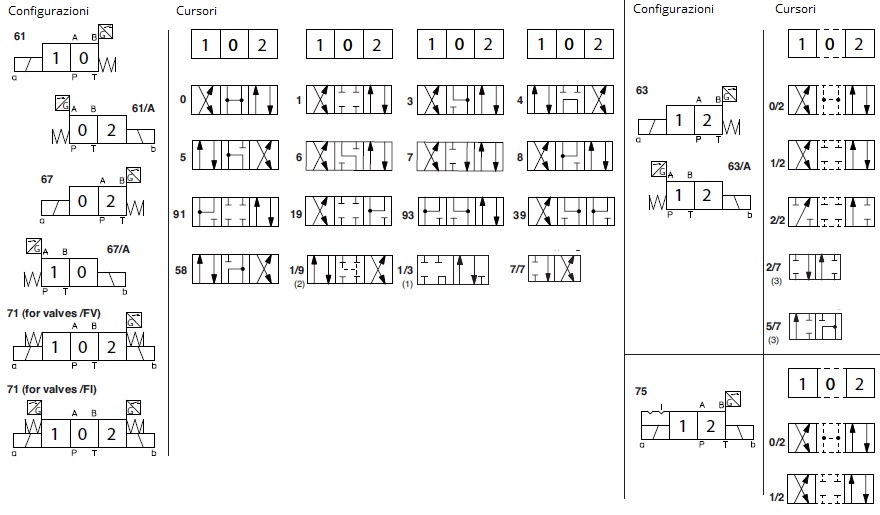

Sezione 5: CONFIGURAZIONI E CURSORI PER DKE

rappresentazione secondo ISO 1219-1

(1) solo per DKE-1611/3/*DC
(2) solo per DKE-1711/9/FI
(3) solo per configurazione 63, non disponibile per configurazione 63/A

5.1 bobine sagomate speciali per DKE

- le bobine di tipo 0 e 3 sono anche disponibili come 0/1 e 3/1 con passaggi dell'olio limitati in posizione centrale, dalle porte utente al serbatoio.
- le bobine di tipo 1 sono anche disponibili come 1/1, opportunamente sagomate per ridurre gli shock da colpo d'ariete durante la commutazione.
- le bobine di tipo 1/9 ha il centro chiuso in posizione di riposo ma evita la pressurizzazione delle porte A e B a causa delle perdite interne.
-altri tipi di bobine possono essere forniti su richiesta

Sezione 6: CARATTERISTICHE PRINCIPALI

per gli altri fluidi non compresi nella tabella seguente, consultare il nostro ufficio tecnico
Posizione di installazione Qualsiasi posizione
Finitura superficie di montaggio Indice di rugosità Ra 0,4 - rapporto di planarità 0,01/100 (ISO 1101)
Valori MTTFd secondo EN ISO 13849 150 anni, per ulteriori dettagli, vedere tabella tecnica P007
Temperatura ambiente Esecuzione standard = -30°C ÷ +70°C
Opzione /PE = -20°C ÷ +70°C
Pressione di lavoro DHI P, A, B = 350 bar
T = 100 bar(versione /FI); 120 bar (versione /FV)
Pressione di lavoro DHE P, A, B = 350 bar
T = 100 bar(versione /FI); 210 bar (solenoide DC-versione /FV); 160 bar (solenoide AC-versione /FV)
Pressione di lavoro DKE P, A, B = 350 bar
T = (con bocca Y non collegata al serbatoio) 100 bar (versione /FI); 210 bar (solenoide DC-versione /FV); 120 bar (solenoide AC-versione /FV)
T = (con bocca Y drenata nel serbatoio) 250 bar
Portata nominale Vedere diagrammi Q/Δp alla sezione 14
Portata massima DHI 60 l/min vedere sezione 15; 80 l/min vedere sezione 15; 150 l/min vedere sezione 15;
6.1 Caratteristiche bobine
Classe di isolamento H(180°C) per bobine DC (tutte le versioni) e bobine AC (solo DHI)
F (155°C) per bobine AC (DHE, DKE)
A causa della temperatura superficiale della bobina dei solenoidi, occorre considerare gli standard europei EN ISO 13732-1 e EN ISO 4413
Grado di protezione secondo DIN EN 60529 IP 65 (con connettori correttamente montati)
Fattore di utilizzo 100%
Tensione e frequenza di alimentazione Vedere le caratteristiche elettriche alla sezione 9
Tolleranza alimentazione ±10%
Certificazione cURus Standard Nord Americano

Sezione 7: GUARNIZIONI E FLUIDI IDRAULICI

per altri fluidi non compresi nella tabella, consultare in nostro ufficio tecnico
Guarnizioni, temperatura del fluido consigliata Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C
Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C
Viscosità raccomandata 15÷100 mm²/s - limiti max ammessi 2,8 ÷ 500 mm²/s
Classe di contaminazione del fluido ISO 4406 classe 21/19/16 NAS 1638 classe 10 ottenibile con filtri in linea da 25 µm (β25 ≥ 75 raccomandato)
Fluido idraulico Tipo di guarnizioni adatte Classificazione Rif. standard
Oli minerali NBR, FKM HL, HLP, HLPD, HVLP, HVLPD DIN 51524
Ininfiammabile senza acqua FKM HFDU, HFDR ISO 12922
Ininfiammabile con acqua NBR HFC

Sezione 8: OPZIONI

A = Solenoide montato sul lato della bocca B (solo per elettrovalvole singole). Nelle versioni standard, il solenoide è montato sul lato della bocca A.

ATTENZIONE!
il funzionamento manuale non è consentito per le valvole di sicurezza, che la valvola è dotata di anelli ciechi del solenoide per impedire l'accesso all'azionamento manuale. L'esclusione manuale protetta dal cappuccio di gomma (opzione /WP) non è disponibile

ATTENZIONE!
LA NON OSSERVANZA DELLE SEGUENTI PRESCRIZIONI INVALIDA LA CERTIFICAZIONE E PUÒ RAPPRESENTARE UN RISCHIO PER UN DANNO PERSONALE
Le valvole di sicurezza devono essere installate e messe in servizio solo da personale qualificato
Le valvole di sicurezza non devono essere smontate
La prossimità induttiva FI o l'interruttore di posizione induttivo FV possono essere regolati solo dal produttore della valvola o dai centri di assistenza autorizzati Atos
I componenti della valvola non possono essere scambiati
Le valvole devono funzionare senza shock di commutazione e vibrazioni della bobina

Sezione 9: CARATTERISTICHE ELETTRICHE

9.1 BOBINE PER VALVOLE DHI E DHE
Valvola Fornitura esterna voltaggio nominale ±10% Codice tensione Tipo connettore Potenza assorbita (3) Codice bobina di ricambio
DHI DHE DHI DHI (colore etichetta) DHE
DHI
DHE
6 DC 6 DC (4) 666 o 667 33 W 30 W COU-6DC marrone -
12 DC 12 DC COU-12DC verde COE-12DC
14 DC 14 DC COU-14DC marrone COE-14DC
24 DC 24 DC COU-24DC rosso COE-24DC
28 DC 28 DC COU-28DC argento COE-28DC
48 DC 48 DC COU-48DC argento COE-48DC
110 DC 110 DC COU-110DC oro COE-110DC
125 DC 125 DC COU-125DC argento COE-125DC
220 DC 220 DC COU-220DC nero COE-220DC
24/50 AC 24/50/60 AC(4) 60 VA - COI-24/50/60AC (1) rosa -
24/60 AC
48/50 AC 48/50/60 AC(4) COI-48/50/60AC (1) bianco -
48/60 AC
110/50 AC 110/50/60 AC 58 VA COI-110/50/60AC (1) giallo COE-110/50/60AC
115/60 AC (5) 115/60 AC - 80 VA -   COE-115/60AC
120/60 AC (4) 120/60 AC 60 VA - COI-120/60AC bianco -
230/50 AC 230/50/60 AC 58 VA COI-230/50/60AC (1) azzurro COE-230/50/60AC
230/60 AC 230/60 AC 80 VA COI-230/60AC argento COE-230/60AC
110/50 AC 110RC 669 33 W 30 W COU-110RC oro COE-110RC
120/60 AC
230/50 AC 230RC COU-230RC blu COE-230RC
230/60 AC

(1) La bobina può essere fornita anche con frequenza di tensione di 60 Hz: in questo caso le prestazioni sono ridotte del 10 ÷ 15% e il consumo energetico è di 55 VA (DHI) e 58 VA (DHE).

(2) Valori medi basati su test eseguiti a condizioni idrauliche nominali e temperatura ambiente/bobina di 20°C.

(3) Quando il solenoide è eccitato, la corrente di spunto è circa 3 volte la corrente di mantenimento. I valori di corrente di spunto corrispondono a un consumo energetico di circa 150 VA.

(4) Solo per DHI
(5) Solo pr DHE

9.2 BOBINE PER VALVOLA DKE
Fornitura esterna voltaggio nominale ±10% Codice tensione Tipo connettore Potenza assorbita (3) Codice bobina di ricambio
12 DC 12 DC 666 o 667 36 W CAE-12DC
14 DC 14 DC CAE-14DC
24 DC 24 DC CAE-24DC
28 DC 28 DC CAE-28DC
110 DC 110 DC CAE-110DC
125 DC 125 DC CAE-125DC
220 DC 220 DC CAE-220DC
110/50/60 AC 110/50/60 AC 100 VA (3) CAE-110/50/60AC (1)
230/50/60 AC 230/50/60 AC CAE-230/50/60AC (1)
115/60 AC 115/60 AC 130 VA (3) CAE-115/60AC
230/60 AC 230/60 AC CAE-230/60AC
110/50/60 AC 110 DC 669 36 W CAE-110DC
230/50/60 AC 220 DC CAE-220DC

(1) In caso di frequenza di tensione di 60 Hz, le prestazioni sono ridotte del 10 ÷ 15% e il consumo di energia è di 90 VA

(2) Valori medi basati su test eseguiti a condizioni idrauliche nominali e temperatura ambiente/bobina di 20°C.

(3) Quando il solenoide è eccitato, la corrente di spunto è circa 3 volte la corrente di mantenimento.

Sezione 10: CONNETTORI ELETTRICI SECONDO DIN 43650

da ordinare separatamente

666, 667(per alimentazione AC o DC)

669(per alimentazione AC)

COLLEGAMENTO CONNETTORE

666, 667 669
1 = Positivo (+)
2 = Negativo (-)
= Terra bobina
1,2 = Alimentazione tensione Vac
3 = Terra bobina

TENSIONE DI ALIMENTAZIONE

666 667 669
Tutte le tensioni 24 AC o DC
110 AC o DC
220 AC o DC
110/50 AC
110/60 AC
230/50 AC
230/60 AC

Sezione 11: CARATTERISTICHE TECNICHE DI INTERRUTTORI INDUTTIVI DI PROSSIMITÀ E POSIZIONE

Tipo di interruttore Sensore di prossimità /FI Schema /FI Interruttore di posizione /FV Schema /FV
Tensione alimentazione [V] 10÷30 20 ÷ 32
Ondulazione max [%] ≤ 20 ≤ 10
Corrente max [mA] 200 400
Picco pressione max [bar] 100 400
Vita meccanica potenzialmente infinita potenzialmente infinita
Logica interruttore PNP PNP
  1= segnale uscita
2= alimentazione +24 Vdc
4= GND
1= alimentazione +24 Vdc;
3= GND
2, 4= segnale uscita

Sezione 12: COLLEGAMENTO DEI REGIMI DI PROSSIMITÀ INDUTTIVA E INTERRUTTORI DI POSIZIONE

Il connettore del sensore FI e FV viene sempre fornito con la valvola
DH*/FI /FV (tutte le valvole) /FV (tutte le valvole) DKE/FI DKE/FI
solenoide singolo
/doppio
(linea tratteggiata)
solenoide singolo solenoide doppio solenoide singolo solenoide doppio
Connettore tipo 345
IP65
Connettore tipo ZBE-06
IP65
Connettore tipo ZBE-06
IP65
Connettore tipo 666
IP65
Connettore tipo 664
IP65
1=segnale uscita
2=alimentazione +24 Vdc
3=segnale uscita per
solenoide doppio
4=GND
1=alimentazione +24 Vdc
2=segnale uscita NC
3=GND
4=segnale uscita NO
1=alimentazione +24 Vdc
2=segnale uscita sol. B
3=GND
4=segnale uscita sol. A
1=segnale uscita S
2=alimentazine +24 Vdc
=GND
1=segnale uscita sol. A
2=alimentazione +24 Vdc
3=segnale uscita sol. B
=GND

NOTA: l'interruttore di prossimità /FI e /FV non sono dotati di un collegamento di messa a terra di protezione

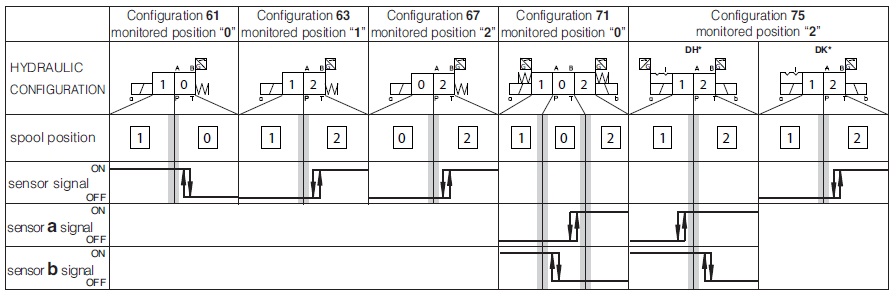

Sezione 13: STATO DEL SEGNALE DI USCITA

13.1 Stato segnale per versioni FI

I diagrammi mostrano il comportamento del segnale di uscita per gli interruttori induttivi di tipo FI/NO.
Per gli interruttori induttivi di tipo FI/NC il comportamento è opposto (segnale di alto livello anziché segnale di basso livello e viceversa)

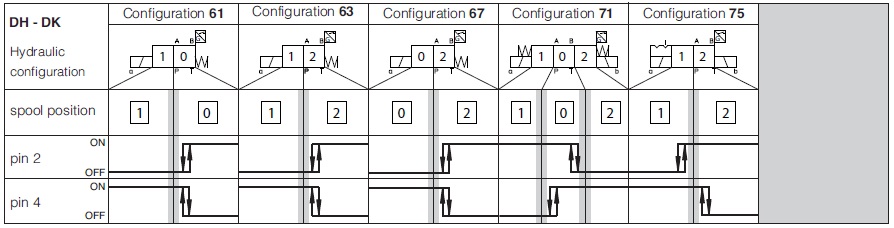

13.2 Stato segnale per versioni FV

Nota: L'interruttore di posizione FV può essere cablato elettricamente dal cliente come NO o NC e quindi lo stato del segnale di uscita sarà in accordo con la configurazione selezionata

  = posizione del cursore intermedio corrispondente al cambio di configurazione idraulico

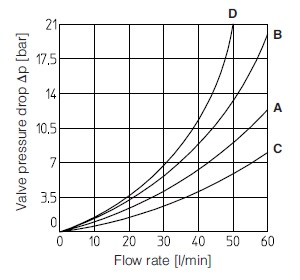

Sezione 14: DIAGRAMMI Q/ΔP

con olio minerale ISO VG 46 a 50°C

DHI

  Direzione flusso P→A P→B A→T B→T P→T
Tipo di cursore
0, 0/1 C C C C
0/2, 1, 1/1, 1/2, 1/9 A A A A
2, 3, 3/1 A A C C
2/2, 4, 4/8, 5, 5/1, 58, 58/1, 94 D D D D A
6, 7, 16, 17 A A C A
8 C C B B
09, 19, 90, 91 B B A A
39, 93 D D D D

DHE

  Direzione flusso P→A P→B A→T B→T P→T
Tipo di cursore
0, 0/1 A A C C D
1, 1/1, 1/9 D C C C
3, 3/1 D D A A
4, 4/8, 5, 5/1, 49, 58, 58/1, 94 F F G C E
1/2, 0/2 D D D D
6, 7, 16, 17 D D D D
8 A A E E
2 D D
2/2 F F
09, 19, 90, 91 E E D D
39, 93 F F G G

DKE

  Direzione flusso P→A P→B A→T B→T P→T B→A
Tipo di cursore
0, 0/1, 0/2, 2/2 A A B B
1, 1/1, 1/9, 6, 8 A A D C
3, 3/1, 7 A A C D
4 B B B B F
5, 58 A B C C G
1/2 B C C B
19, 91 E E G G   H
39, 93 F F G G   H

Sezione 15: LIMITI DI IMPIEGO

con olio minerale ISO VG 46 a 50°C

I diagrammi sono stati ottenuti con solenoidi caldi e alimentazione al valore più basso (Vnom - 10%). Le curve si riferiscono all'applicazione con flusso simmetrico attraverso la valvola (i.e. P→A e B→T). In caso di flusso asimmetrico e se le valvole hanno i dispositivi per il controllo dei tempi di commutazione, i limiti operativi devono essere ridotti.

DHI

Curva Tipo di cursore
A 0, 1,1/2, 8
B 0/1, 0/2, 1/1, 1/9, 3, 3/1
C 4, 4/8, 5, 5/1, 6, 7, 16, 17, 19, 39, 49, 58,
58/1, 09, 90, 91, 93, 94
D 2, 2/2

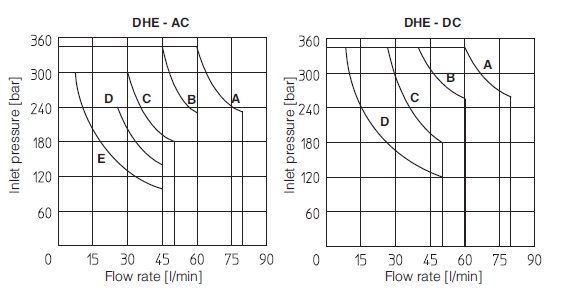

DHE

Curva Tipo di cursore AC Tipo di cursore DC
A 1,1/2, 8 0, 0/1, 1, 1/2, 3, 8
B 0, 0/1, 0/2, 1/1, 1/9, 3 0/2, 1/1, 6, 7, 1/9, 19
C 3, 3/1, 6, 7 3/1, 4, 4/8, 5, 5/1, 16,
17, 19, 39, 49, 58, 58/1,
09, 90, 91, 93, 94
D 4, 4/8, 5, 5/1, 16, 17,
19, 39, 58, 58/1, 09,
90, 91, 93, 94
2, 2/2
E 2, 2/2 -

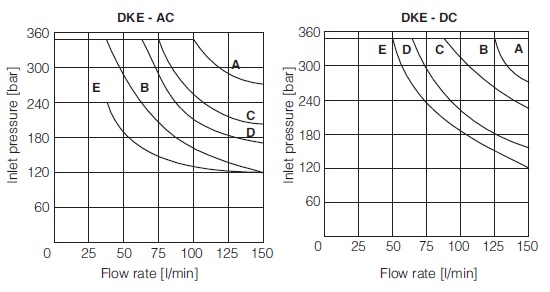

DKE

Curva Tipo di cursore AC Tipo di cursore DC
A 0/1 0, 0/1, 1, 1/1, 3, 3/1, 1/2, 0/2, 8
B 4, 5, 19, 91 6, 7
C 0, 1/1, 3, 3/1 19, 91
D 1, 1/2, 0/2 4, 5
E 6, 7, 8, 2/2 2/2

Sezione 16: DIMENSIONI PER LE VALVOLE DI SICUREZZA DHI e DHE (mm)

ISO 4401:2005
Superficie di montaggio: 4401-03-02-0-05

4 viti di fissaggio:
M5 x 50 classe 12,9 (DHI)
M5 x 30 classe 12,9 (DHE)
Coppia di serraggio = 8 Nm
Guarnizioni: 4 OR 108
Diametro delle bocche A, B, P, T: Ø = 7,5 mm (max)

P = BOCCA DI PRESSIONE
A,B = PORTA DI UTILIZZO
T = BOCCA SERBATOIO

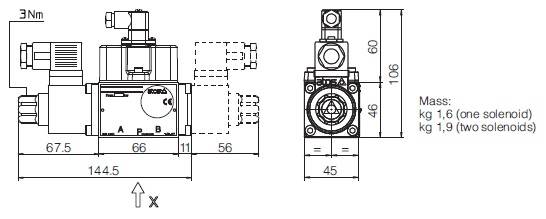

DHI-06*/FI (DC, AC)
DHI-07*/FI (DC, AC)
linea tratteggiata

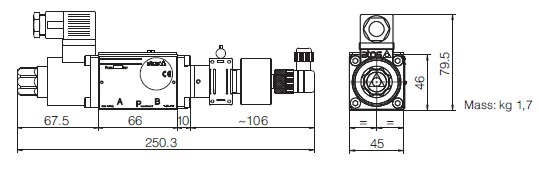

DHI-06*/FV (DC, AC)

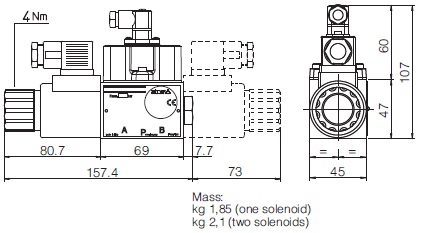

DHE-06*/FI (DC)
DHE-07*/FI (DC)
linea tratteggiata

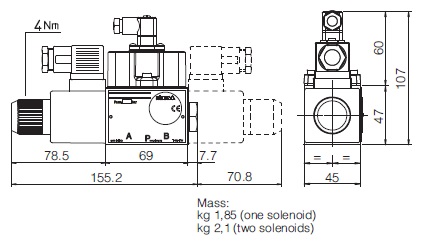

DHE-06*/FI (AC)
DHE-07*/FI (AC)
linea tratteggiata

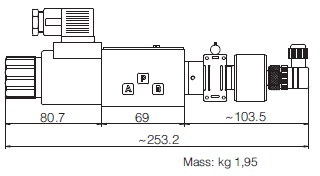

DHE-06*/FV (DC)

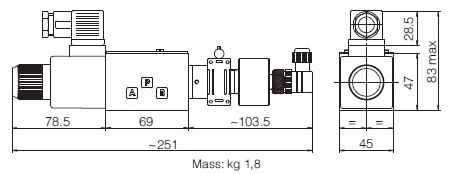

DHE-06*/FV (AC)

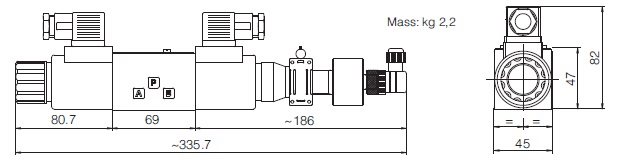

DHE-07*/FV (DC)



Sezione 17: DIMENSIONI PER VALVOLA DI SICUREZZA DKE (mm)

ISO 4401:2005
Superficie di montaggio: 4401-05-05-0-05
(senza bocca X)

Viti di fissaggio: 4 viti M6 x 40 classe 12.9
Coppia di serraggio = 15 Nm
Guarnizioni: 5 OR 2050, 1 OR 108
Diametro delle bocche A, B, P, T: Ø = 11,5 mm (max)
Diametro della boccha Y: Ø = 5 mm;

P = BOCCA DI PRESSIONE
A, B = BOCCA DI UTILIZZO
T = BOCCA SERBATOIO
Y = BOCCA DI SCARICO

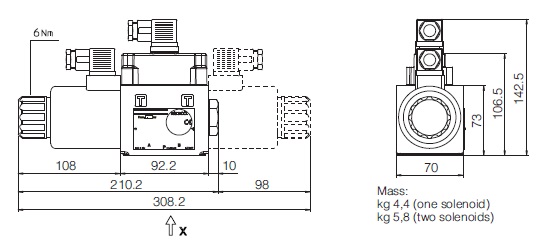

DKE-16*/FI (DC)
DKE-17*/FI (DC)
linea tratteggiata

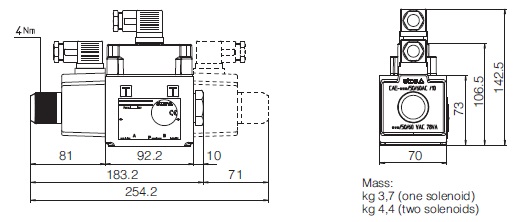

DKE-16*/FI (AC)
DKE-17*/FI (AC)
linea tratteggiata

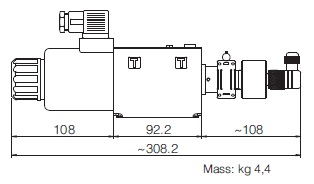

DKE-16*/FV (DC)

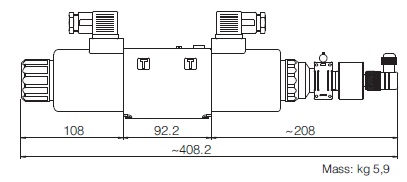

DKE-17*/FV (DC)

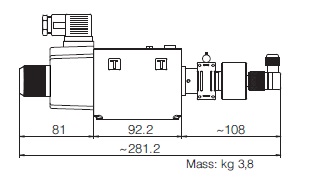

DKE-16*/FV (AC)



Potrebbero interessarti

Valvola direzionale di sicurezza DPHI, DPHEvedi prodotto
Valvola modulare di sicurezza HFvedi prodotto
Valvola a cartuccia di sicurezza JO-DLvedi prodotto
Valvola a cartuccia di sicurezza LIFI, LIDA, LIDASvedi prodotto
RICHIEDI QUOTAZIONE
OTTIENI ASSISTENZA

Iscriviti alla newsletter

Vuoi rimanere aggiornato sulle ultime novità?

ISCRIVITI
