(1) Corpo valvola
(2) Cursore
(3) Solenoide proporzionale
(4) Trasduttore di posizione
(5) Elettronica integrata
(6) Connettore USB
(7) Connettori Fieldbus
(8) Connettore principale
DHZO-TEB, DHZO-TES
DKZOR-TEB, DKZOR-TES
Valvole proporzionali digitali ad azione diretta ad alte prestazioni, appositamente progettate per controlli di velocità in anello chiuso
Queste valvole sono dotate di trasduttore di posizione LVDT e cursore a ricoprimento positivo, per una migliore dinamica nei controlli direzionali e nella regolazione della portata non compensata.
L’elettronica digitale integrata effettua la regolazione idraulica della valvola in funzione del segnale di riferimento e garantisce l'intercambiabilità valvola-valvola grazie alle impostazioni di fabbrica.
Le valvole ad alte prestazioni sono disponibili nella versione basic TEB con segnali di riferimento analogici e porta USB per la configurazione via software dei parametri funzionali o nella versione full TES che comprende anche il controllo opzionale alternato P/Q e le interfacce fieldbus per la configurazione dei parametri funzionali, segnali di riferimento e diagnostica in tempo reale.
Dimensione: 06 e 10
Portata massima = da 80 a 170 l/min
Pressione massima: 350 bar (DHZO); 315 bar (DKZOR)
(1) TEB è disponibile solo nella versione SN-NP
(2) solo per DKZOR-*-S5 il cursore a ricoprimento di tipo 2 presenta le stesse caratteristiche del tipo 1, ma in posizione centrale i trafilamenti interni da P verso A e B vengono drenati al serbatoio, evitando la deriva di cilindri con aree differenziali.
(3) opzioni F, Q, Z sono standard per SP, SF, SL
(4) nella configurazione standard il solenoide con elettronica integrata e trasduttore di posizione sono sul lato della bocca B
(5) doppia alimentazione solo per TES
fare riferimento alla sezione 1 per i codici di identificazione valvola e opzioni
Le valvole proporzionali DHZO-TEB, TES e DKZOR-TEB, TES sono marcate CE secondo le Direttive applicabili (per esempio: Direttiva EMC: immunità/emissione elettromagnetica e Direttiva Bassa Tensione). Le procedure di installazione, cablaggio ed avviamento devono essere eseguite secondo le istruzioni descritte nella tabella F003 e nelle note di installazione fornite con i relativi componenti. I segnali elettrici della valvola (ad esempio i segnali di monitor) non devono essere direttamente utilizzati per attivare funzioni di sicurezza così come prescritto dalle normative europee (EN-982 - Requisiti di sicurezza relativi a sistemi e componenti per trasmissioni oleoidrauliche e pneumatiche - Oleoidraulica).
solo per TES con configurazione valvola 73
Le opzioni S* aggiungono il controllo in anello chiuso di pressione (SP) o forza (SF e SL) alle funzioni base di regolazione portata delle valvole direzionali proporzionali. Un apposito algoritmo alterna la pressione (forza) in base alle reali condizioni del sistema idraulico.
Un ulteriore connettore è disponibile per interfacciare i trasduttori al driver della valvola (1 trasduttore di pressione per SP, 2 trasduttori di pressione per SF o 1 cella di carico per SL). Il connettore principale a 12 pin è lo stesso dell'opzione /Z con l'aggiunta di due specifici segnali analogici per il controllo di pressione (forza).
I controlli alternati P/Q sono specifici per la configurazione 73 della valvola. Si raccomandano cursori opzionali di tipo Q5 e V9, vedere sezione 2 Per ulteriori informazioni e per il cablaggio del connettore per le opzioni SP, SF, SL, vedere tabella tecnica GS212.
L’interfaccia Fieldbus permette la comunicazione diretta tra la valvola e l’unità di controllo della macchina per segnale di riferimento digitale, diagnostica ed impostazioni dei parametri di funzionamento.
Il segnale di riferimento analogico rimane disponibile sul connettore principale per facilitare le operazioni di avviamento e manutenzione.
Per informazioni dettagliate riguardo le caratteristiche Fieldbus, vedere tabella tecnica GS510.
Posizione di installazione | Qualsiasi posizione |
Finitura superficie di montaggio | Indice di rugosità Ra 0,4 - rapporto di planarità 0,01/100 (ISO 1101) |
Valore MTTFd secondo EN ISO 13849 | 150 anni, per ulteriori dettagli, vedere tabella tecnica P007 |
Temperatura ambiente | Standard = -20°C ÷ +60°C |
Opzione /BT = -40°C ÷ +60°C | |
Temperatura di stoccaggio | Standard = -20°C ÷ +70°C |
Opzione /BT = -40°C ÷ +70°C | |
Resistenza R della bobina a 20°C | DHZO = 3÷3,3 Ω DKZOR = 3,8 ÷ 4,1 Ω |
Corrente massima solenoide | DHZO = 2,6 A DKZOR = 3 A |
Potenza massima | 50 Watt |
Classe di isolamento | H (180°C) In relazione alle temperature della superficie del solenoide, devono essere presi in considerazione gli standard europei ISO 13732-1 e EN982 |
Grado di protezione DIN EN60529 | IP66/67 con rispettivi connettori correttamente montati |
Tropicalizzazione | Tropicalizzazione del circuito elettronico stampato |
Fattore di utilizzo | Utilizzo continuativo (ED=100%) |
EMC, resistenza ambientale e meccanica | Vedere tabella tecnica G004 |
Interfaccia di comunicazione | USB Codifica ASCII Atos | CANopen EN50325-4 + DS408 | PROFIBUS DP EN50170-2/IEC61158 | EtherCAT IEC 61158 |
Livello fisico della comunicazione | non isolato USB 2.0 + USB OTG | ottico isolato CAN ISO11898 | ottico isolato RS485 | Fast Ethernet, isolato 100 Base TX |
Codice valvola | DHZO | DKZOR | ||||||||
Limiti di pressione | [bar] | Bocche P, A, B = 350; T = 210 (250 Con drenaggio interno /Y); Y = 10 | Bocche P, A, B = 315; T = 210 (250 Con drenaggio interno /Y); Y = 10 | |||||||
Cursori Portata nominale [l/min] (1) |
L14 | L1 | S2 | L3,S3,D3 | L5,S5,D5 | Q5,V9 | L3,S3,D3 | L5,S5,D5 | Q5,V9 | |
Δp P-T | Δp= 10 bar | 1 | 4,5 | 8 | 18 | 28 | 30 | 45 | 75 | 75 |
Δp= 30 bar | 1,7 | 8 | 14 | 30 | 50 | 52 | 80 | 130 | 130 | |
Δp= 70 bar | 2,6 | 12 | 21 | 45 | 75 | 80 | 120 | 170 | 170 | |
Portata massima consentita (2) | [l/min] | 4 | 18 | 30 | 50 | 80 | 80 | 130 | 180 | 180 |
Tempo di risposta (0-100% segnale a gradino) (3) |
[ms] | < 15 | < 20 | |||||||
Trafilamento | [cm³] | < 30 (a p = 100 bar); < 135 (a p = 350 bar) | < 80 (a p = 100 bar); < 600 (a p = 315 bar) | |||||||
Isteresi | ≤ 0,2 [% di regolazione massima] | |||||||||
Ripetibilità | ± 0,1 [% di regolazione massima] | |||||||||
Deriva termica | spostamento dello zero < 1% a ΔT = 40°C |
Note: Idati prestazionali sopra riportati si riferiscono a valvole abbinate ai regolatori elettronici Atos, vedere sezione 8.
(1) per diversi Δp, vedere la sezione 9.2
(2) vedere i diagrammi dettagliati alla sezione 9.3
(3)vedere i diagrammi dettagliati alla sezione 9.4
Guarnizioni, temperatura del fluido consigliata | Guarnizioni NBR (standard) = -20°C ÷ +60°C, con fluidi idraulici HFC = -20°C ÷ +50°C Guarnizioni FKM (opzione /PE) = -20°C ÷ +80°C Guarnizioni HNBR (opzione /BT) = -40°C ÷ +60°C, con fluidi idraulici HFC = -40°C ÷ +50°C |
Viscosità raccomandata | 20÷100 mm²/s - limiti max ammessi 15 ÷ 380 mm²/s |
Classe di contaminazione del fluido | ISO 4406 classe 20/18/15 NAS 1638 classe 9 ottenibile con filtri in linea da 10 µm (β10 ≥ 75 raccomandato) |
Fluido idraulico | Tipo di guarnizioni adatte | Classificazione | Rif. standard |
---|---|---|---|
Oli minerali | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
Ininfiammabile senza acqua | FKM | HFDU, HFDR | ISO 12922 |
Ininfiammabile con acqua | NBR, HNBR | HFC |
per i connettori principali e di comunicazione, vedere sezioni 13, 14
Codice valvola | TEB | TES | TES-SP, SF, SL |
---|---|---|---|
Codice regolatore | E-RI-TEB-N | E-RI-TES-N | E-RI-TES-S |
Tipo | Digitale | ||
Formato | Integrato alla valvola | ||
Tabella tecnica | GS208 | GS210 | GS212 |
Nota: per i connettori principali e di comunicazione, vedere sezioni 13, 14
con olio minerale ISO VG 46 a 50°C
Nota: Configurazione idraulica vs segnale di riferimento per configurazione 71, 72 e 73 (standard e opzione /B)
Segnale di riferimento
Segnale di riferimento
16 = cursore lineare Q5
Il cursore Q5 è specifico per i controlli P/Q alternati in combinazione con l'opzione S* dei driver digitali integrati (vedere tabella tecnica GS212).
Permette di controllare la pressione alla bocca A o B e prevede una posizione centrale di sicurezza (A-T/B-T) per depressurizzare le camere dell'attuatore.
La forte caratteristica meter-in rende il cursore idoneo sia per il controllo della pressione che per le regolazioni di movimento in diverse applicazioni.
17 = cursore differenziale - progressivo V9
Il cursore V9 è specifico per i controlli alternati P/Q in combinazione con l'opzione S* dei driver digitali integrati (vedere tabella tecnica GS212) o scheda assi Z-ME-KZ/GI (vedere tabella tecnica G345).
Questo cursore è stato appositamente progettato per gestire l'intero ciclo di iniezione nelle presse per plastica, grazie alle seguenti caratteristiche specifiche:
- forte caratteristica meter-in per permettere il controllo della pressione alla bocca A durante il mantenimento (P-A) e le fasi di plastificazione (A-T)
- posizione centrale di sicurezza (A-T/B-T) per depressurizzare le camere dell'attuatore
- elevata portata A-T e B-T richiesta durante la fase di plastificazione, per scaricare grossi volumi con ridotte perdite di carico da cilindri di iniezione con alti differenziali e permettendo contemporaneamente l'aspirazione di olio dal serbatoio.
9.2 Diagrammi portata /Δp riferiti al 100% della corsa del cursore
DHZO
1 = cursore L14
2 = cursore L1
3 = cursore S2
4 = cursore L3, S3, D3
5 = cursore L5, S5, D5, V9
DKZOR
6 = cursori S3, L3, D3
7 = S5, L5, D5, V9
9.3 Limiti di impiego
DHZO
1 = cursore L14
2 = cursore L1
3 = cursore S2
4 = cursore L3, S3, D3
5 = cursore L5, S5, D5, V9
DKZOR
6 = cursore S3, L3, D3
7 = cursore S5, L5, D5, V9

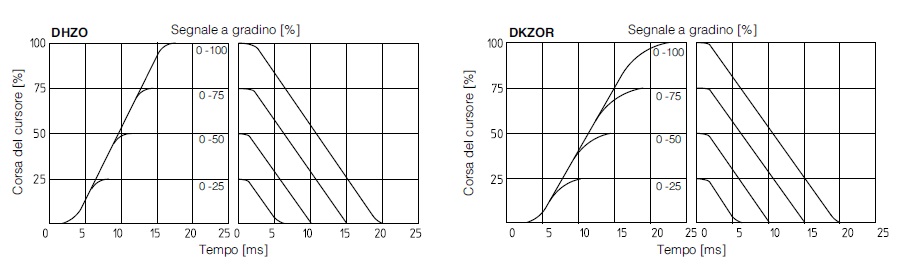

9.4 Tempo di risposta
I tempi di risposta nei seguenti diagrammi sono misurati a differenti gradini del segnale di riferimento. Devono essere considerati come valori medi.
Per le valvole con elettronica digitale le prestazioni dinamiche possono essere ottimizzate configurando i parametri interni via software.
9.6 Funzionamento come strozzatore
Le configurazioni 51 e 53 delle valvole monosolenoide possono essere utilizzate come semplici strozzatori: Pmax = 250 bar (opzione /Y consigliata)
Portata massima Δp = 30 bar [l/min] |
TIPI DI CURSORE | ||||
---|---|---|---|---|---|
L14 | L1 | S2 | L3,S3 | L5,S5 | |
DHZO | 4 | 16 | 28 | 60 | 100 |
DKZOR | - | - | - | 160 | 260 |
Solenoide, elettronica integrata e trasduttore di posizione sul lato bocca A. Per la configurazione idraulica vs. il segnale di riferimento, vedere la sezione 9.1
Drenaggio esterno consigliato quando la valvola viene utilizzata con percorso a doppia portata, vedere sezione 9.6. L'opzione /Y è obbligatoria qualora la pressione alla bocca T superi i 210 bar.
L’esecuzione standard del driver prevede i seguenti collegamenti al connettore principale a 7 pin:
Alimentazione
- 24 Vdc adeguatamente stabilizzata o rettificata e filtrata; è necessario prevedere in serie all'alimentazione di ogni regolatore un fusibile ritardato da 2,5 A. Utilizzare almeno 10000µF/40 V per raddrizzatori monofase oppure un raddrizzatore trifase da 4700 µF/40 V
Segnale di riferimento in ingresso
- ingresso differenziale analogico con valore nominale ± 10 VDC (pin D, E), proporzionale alla posizione desiderata del cursore della valvola
Segnale di monitor in uscita
- segnale analogico in uscita proporzionale alla reale posizione del cursore della valvola con valore nominale ± 10 VDC
Nota: prima che la valvola sia pronta per operare, è necessario considerare un tempo minimo di avviamento di 500 ms dal momento in cui il driver riceve l'alimentazione 24 Vdc. Durante questo intervallo di tempo la corrente alla bobina della valvola è zero.
Fornisce un segnale in uscita invece del segnale di Monitor, per indicare una condizione di Fault del driver (interruzione del cavo del trasduttore del cursore o del segnale di riferimento - per opzione /l). La presenza di Fault corrisponde a 0 VDC, il funzionamento normale corrisponde a 24 VDC.
Prevede il segnale di riferimento in corrente 4÷20 mA invece dello standard ± 10 V.
Il segnale in ingresso può essere riconfigurato via software scegliendo tra tensione e corrente, entro un valore massimo di ±10 V o ±20 mA.
Viene normalmente utilizzato in caso di lunga distanza tra l'unità di controllo macchina e la valvola o nei casi in cui il segnale di riferimento possa subire interferenze da rumore elettrico; il funzionamento della valvola viene disabilitato in caso di rottura del cavo del segnale di riferimento.
Per abilitare il driver, alimentare con 24 VDC il pin C riferito al pin B: Il segnale di abilitazione permette di attivare / rimuovere l’alimentazione al solenoide senza interrompere l’alimentazione al driver; è utilizzato per mantenere attiva la comunicazione e le altre funzioni del driver quando la valvola deve essere disabilitata. Questa funzione non soddisfa i requisiti delle Normative Europee EN13849-1 (ex EN954-1).
Fornisce al connettore principale a 12 pin le seguenti caratteristiche aggiuntive:
L'Opzione /C permette di collegare i trasduttori di pressione (forza) con segnale in uscita di corrente 4 ÷ 20 mA , invece dello standard ± 10 V.
Il segnale in ingresso può essere riconfigurato via software scegliendo tra tensione e corrente, entro un valore massimo di ± 10 V o ± 20 mA.
PIN | Standard | /Q | /F | SPECIFICHE TECNICHE | NOTE |
---|---|---|---|---|---|
A | V+ | Alimentazione 24 Vdc; Rettificata e filtrata: Vrms = 20 ÷ 32 Vmax (ripple max 10 % Vpp) | Ingresso - alimentazione | ||
B | V0 | Alimentazione 0 Vdc | Gnd - alimentazione | ||
C | AGND | AGND | Zero analogico | Gnd - segnale analogico | |
ENABLE | Abilitare (24 Vdc) o disabilitare (0 Vdc) il driver, riferito a V0 | Ingresso - segnale on-off | |||
D | Q_INPUT+ | Segnale riferimento portata: ±10 Vdc / ±20 mA valore massimo Default ±10 VDC per lo standard e 4 ÷ 20 mA per opzione /I |
Ingresso - segnale analogico Selezionabile via software |
||
E | INPUT- | Segnale di riferimento in ingresso negativo per Q_INPUT+ | Ingresso - segnale analogico | ||
F | Q_MONITOR riferito a: | Segnale monitor portata: ±10 VDC / ±20 mA valore massimo Default ±10 VDC per lo standard e 4 ÷ 20 mA per opzione /I |
Uscita - segnale analogico Selezionabile via software |
||
AGND | V0 | ||||
FAULT | Fault (0 VDC) o funzionamento normale (a 24 VDC) | Uscita - segnale on-off | |||
G | EARTH | Collegata internamente alla custodia del driver |
PIN | TEB-SN /Z | TES-SN /Z | TES-SP, SF, SL | SPECIFICHE TECNICHE | NOTE | |
---|---|---|---|---|---|---|
BC, BP, EH, EW | NP | |||||
1 | V+ | Alimentazione 24 Vdc Rettificata e filtrata: VRMS = 20 ÷ 32 Vmax (ripple max 10 % Vpp) | Ingresso - alimentazione | |||
2 | V0 | Alimentazione 0 Vdc | Gnd - alimentazione | |||
3 | ENABLE riferito a: | Abilitare (24 VDC) o disabilitare (0 VDC) la valvola | Ingresso - segnale on-off | |||
V0 | VL0 | VL0 | V0 | |||
4 | Q_INPUT+ | Segnale riferimento portata: ±10 VDC / ±20 mA valore massimo Default ± 10 VDC per lo standard e 4 ÷ 20 mA per opzione /I |
Ingresso - segnale analogico Selezionabile via software |
|||
5 | INPUT- | Segnale di riferimento in ingresso negativo per Q_INPUT+ | Ingresso - segnale analogico | |||
6 | Q_MONITOR riferito a: | Segnale monitor portata: ±10 VDC / ±20 mA valore massimo Default ±10 VDC per lo standard e 4 ÷ 20 mA per opzione /I |
Ingresso - segnale analogico Selezionabile via software |
|||
AGND | VL0 | VL0 | V0 | |||
7 | AGND | Zero analogico | Gnd - segnale analogico | |||
NC | Non collegare | |||||
F_INPUT+ | Segnale di riferimento pressione/forza: ±10 VDC / ±20 mA valore massimo Default ±10 VDC per lo standard e 4 ÷ 20 mA per opzione /I |
|||||
8 | R_ENABLE | Ripetizione segnale di abilitazione in uscita, riferito a V0 | Uscita - segnale on-off | |||
NC | Non collegare | |||||
F_MONITOR riferito a: | Segnale in uscita monitor pressione/forza: ±10 VDC / ±20 mA valore massimo Default ±10 VDC per lo standard e 4 ÷ 20 mA per opzione /I |
Uscita - segnale analogico Selezionabile via software |
||||
VL0 | V0 | |||||
9 | NC | Non collegare | ||||
VL+ | Alimentazione 24 VDC per logica driver e comunicazione | Ingresso - alimentazione | ||||
D_IN0 | selezione multipla del PID di pressione/forza, riferito a V0 | Ingresso - segnale analogico | ||||
10 | NC | Non collegare | ||||
VL0 | Alimentazione 0 VDC per logica driver e comunicazione | Gnd - alimentazione | ||||
D_IN1 | Selezione multipla del PID di pressione/forza (non disponibile per SF), riferito a V0 | Ingresso - segnale on-off | ||||
11 | FAULT riferito a: | Fault (0 VDC) o funzionamento normale (a 24 VDC) | Uscita - segnale on-off | |||
V0 | VL0 | VL0 | VL0 | |||
PE | EARTH | Collegata internamente alla custodia del driver |
NOTA: non scollegare VL0 prima di VL+ quando il driver è collegato alla porta USB del PC
(B) Connettore USB -M12 - 5 pin sempre presente
PIN | SEGNALE | SPECIFICHE TECNICHE (1) |
---|---|---|
1 | +5V_USB | Alimentazione per Flash Drive USB esterna |
2 | ID | Identificazione Flash Drive USB |
3 | GND_USB | Segnale zero linea dati |
4 | D- | Linea dati - |
5 | D+ | Linea dati + |
(C1) (C2) Versione fieldbus BC, connettore - M12 - 5 pin
PIN | SEGNALE | SPECIFICHE TECNICHE (1) |
---|---|---|
1 | CAN_SHLD | Schermo |
2 | Non usata | (C1)-(C2) collegamento di passaggio (2) |
3 | CAN_GND | Segnale zero linea dati |
4 | CAN_H | Linea Bus (alto) |
5 | CAN_L | Linea Bus (basso) |
(C1)-(C2) Versione fieldbus BP, connettore - M12 - 5 pin
PIN | SEGNALE | SPECIFICHE TECNICHE (1) |
---|---|---|
1 | +5V | Segnale tensione di terminazione |
2 | LINE-A | Linea Bus (alto) |
3 | DGND | Segnale zero linea dati e terminazione |
4 | LINE-B | Linea Bus (basso) |
5 | SHIELD |
(C1)(C2) Versione fieldbus EH,EW, connettore - M12 - 4 pin
PIN | SEGNALE | SPECIFICHE TECNICHE (1) |
---|---|---|
1 | TX+ | Trasmettitore |
2 | RX+ | Ricevitore |
3 | TX- | Trasmettitore |
4 | RX- | Ricevitore |
Alloggiam. | SHIELD |
Note:
(1) si raccomanda di collegare lo schermo alla custodia del connettore
(2) il pin 2 può essere alimentato con tensione esterna +5V dell'interfaccia CAN
PIN> | SEGNALE | SPECIFICHE TECNICHE | Trasduttore singolo (1) | Trasduttore doppio (1) | ||
---|---|---|---|---|---|---|
Tensione | Corrente | Tensione | Corrente | |||
1 | VF +24V | Alimentazione +24VDC | Collegare | Collegare | Collegare | Collegare |
2 | TR1 | Trasduttore 1° segnale: ±10 VDC / ±20 mA valore massimo, selezionabile via software Default ±10 VDC per lo standard e 4 ÷ 20 mA per opzione /C |
Collegare | Collegare | Collegare | Collegare |
3 | AGND | GND comune per alimentazione e segnali trasduttore | Collegare | / | Collegare | / |
4 | TR2 | Trasduttore 2° segnale: ±10 VDC / ±20 mA valore massimo, selezionabile via software Default ±10 VDC per lo standard e 4 ÷ 20 mA per opzione /C |
/ | / | Collegare | Collegare |
5 | ND | Non collegare | / | / | / | / |
Nota (1) la configurazione del trasduttore singolo/doppio è selezionabile via software
NP, BC, BP | EH, EW | |
---|---|---|
L1 | STATO VALVOLA | LINK/ACT |
L2 | STATO RETE | STATO RETE |
L3 | STATO SOLENOIDE | STATO LINK/ACT |
(L) - Descrizione del funzionamento dei LED
Nota: si raccomanda l'utilizzo di connettori metallici per soddisfare i requisiti EMC
da ordinare separatamente
VERSIONE VALVOLA | TEB TES |
TEB/Z TES/Z |
BC - CANopen | BP - PROFIBUS DP | EH - EtherCAT EW - POWERLINK |
Controlli P/Q SP, SL, SF |
---|---|---|---|---|---|---|
CODICE CONNETTORE | ZM-7P (A1) | ZM-12P (A2) | ZM-5PF (C1) | ZM-5PF/BP (C1) | ZM-4PM/E (C1) | ZH-5PM/1.5 (1) (D1) |
ZH-7P (A3) | ZH-12P (A4) | ZM-5PM (C2) | ZM-5PM/BP (C2) | ZM-4PM/E (C2) | ZH-5PM-2/2 (2) (D2) | |
GRADO DI PROTEZIONE | IP67 | |||||
TAB. TECNICA | GS208, GS210, GS212, K500 |
solo per TES
(1) solo per SP o SL
(2) solo per SF
I parametri e le configurazioni funzionali della valvola possono essere impostati e ottimizzati facilmente utilizzando il software di programmazione Atos E-SW, collegato tramite porta USB al driver digitale. Per le versioni fieldbus, il software consente la parametrizzazione della valvola tramite porta USB anche nel caso in cui il driver sia connesso via fieldbus all'unità centrale macchina.
Il software è disponibile in diverse versioni, in funzione delle opzioni del driver:
E-SW-BASIC supporta: NP (USB), PS (Seriale); IR (infrarossi)
E-SW-FIELDBUS supporta: BC(CANopen); BP (PROFIBUS DP); EH (EtherCAT); EW (POWERLINK)
E-SW-*/PQ supporta: valvole controllo alternato SP, SF, SL (per es. E-SW-BASIC/PQ)
ATTENZIONE: la porta USB del driver non è isolata!
Si raccomanda l'utilizzo di un adattatore isolato per la protezione del PC (vedere tab. GS500)
Connessione USB
ISO 4401: 2000
Superficie di montaggio: 4401-03-02-0-05 (vedere la tabella P005)
(per /Y superficie 4401-03-03-0-05 senza bocca X)
Viti di fissaggio:
4 viti TCEI M5x50 classe 12.9
Coppia di serraggio = 8 Nm
Guarnizioni: 4 OR 108; 1 OR 2025
Bocche A, B, P, T: Ø = 7,5 mm (max)
Bocca Y: Ø = 3,2 mm (solo per opz. /Y)
ISO 4401: 2000
Superficie di montaggio: 4401-05-04-0-05 (vedere la tabella P005)
(per /Y superficie 4401-05-05-0-05 senza bocca X)
Viti di fissaggio:
4 viti TCEI M5x50 classe 12.9
Coppia di serraggio = 15 Nm
Guarnizioni: 5 OR 2050; 1 OR 108
Bocche A, B, P, T: Ø = 11,2 mm (max)
Bocca Y: Ø = 5 mm (solo per opz. /Y)
(1) = Spurgo d'aria
(2) = Spazio per rimuovere il connettore principale a 7 o 12 pin. Per i connettori principale e di comunicazione, vedere sezioni 13 , 14
Vuoi rimanere aggiornato sulle ultime novità?
ISCRIVITI
