Valvole proporzionali riduttrici di pressione DHRZO

Valvole a comando diretto, ISO 4401 taglia 06

Scheda tecnica TF040

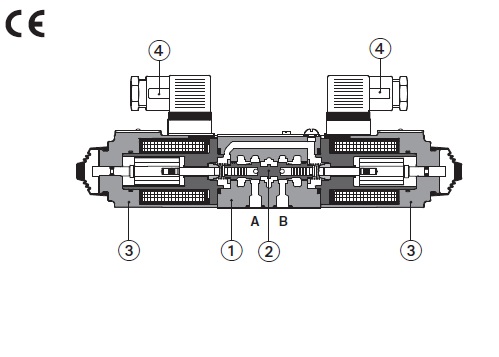

(1) Corpo valvola
(2) Otturatore
(3) Solenoide proporzionale
(4) Connettore

DHRZO-A-012/25

DHRZO sono valvole proporzionali riduttrici di pressione a 3 vie a comando diretto con superficie di montaggio standard ISO 4401 taglia 06

Caratteristiche tecniche
Forniscono la riduzione di pressione sulla bocca A, o B o A e B, a seconda del modello di valvola. L'esecuzione diretta comporta perdite interne basse, risposta rapida e isteresi bassa.
Le valvole sono disponibili in diverse esecuzioni:
solenoidi proporzionali con elettronica digitale separata (-A) o integrale (-AEB / -AES)

Applicazioni tipiche
Riduzione della pressione nei sistemi a bassa portata
Stadio pilota per valvole proporzionali DPZO-A *

Superficie di montaggio: ISO 4401, taglia 06
Portata max: 24 l/min
Pressione max: 315 bar
Max pressione regolata: 25 bar

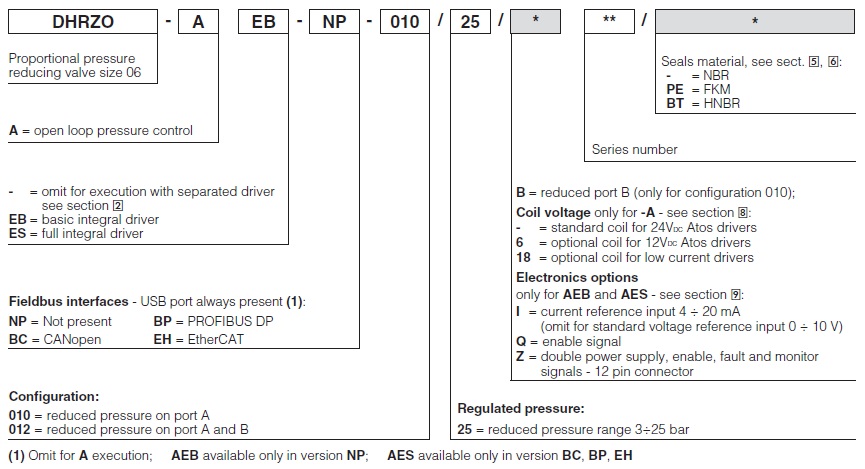

Sezione 1: CODICE MODELLO

Sezione 2: DRIVERS ELETTRONICI

Nota: per il connettore principale e di comunicazione, vedere le sezioni 11, 12

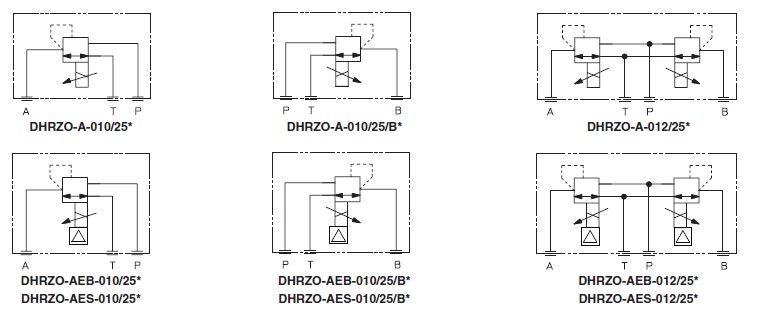

Simboli idraulici

Sezione 3: NOTE GENERALI

Le valvole proporzionali DHRZO-A* sono marcate CE in base alle direttive applicabili (ad esempio Direttiva EMC sulle immunità / emissioni e Direttiva sulla bassa tensione).

L'installazione, i cablaggi e le procedure di avviamento devono essere eseguite secondo le prescrizioni generali indicate nella tabella F003 e nelle note di installazione fornite con i relativi componenti.

Sezione 4: FIELDBUS - solo per AES

Fieldbus consente la comunicazione diretta della valvola proporzionale con la centralina della macchina per il segnale di riferimento digitale, la diagnostica e le impostazioni dei parametri funzionali. Il segnale di riferimento analogico rimane disponibile sul connettore principale per una rapida messa in servizio e manutenzione.
Per informazioni dettagliate sulle caratteristiche e le specifiche del bus di campo, consultare la tabella tecnica GS510.

Sezione 5: CARATTERISTICHE PRINCIPALI

(con olio minerale ISO VG 46 a 50°C)

I dati prestazionali sopra riportati si riferiscono a valvole abbinate ai regolatori elettronici Atos, vedere sezione 2

(1) Valore di pressione minimo da aumentare della pressione di linea T

(2) Valore medio del tempo di risposta; la variazione di pressione in conseguenza di una modifica del segnale di ingresso di riferimento alla valvola è influenzata dalla rigidità del circuito idraulico: maggiore è la rigidità del circuito, più veloce è la risposta dinamica

Sezione 6: GUARNIZIONI E FLUIDO IDRAULICO

Per gli altri fluidi non compresi nella seguente tabella, consultare il nostro ufficio tecnico

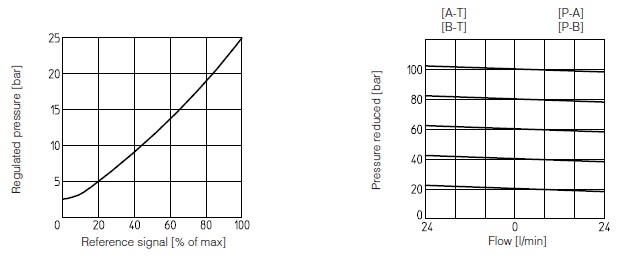

Sezione 7: DIAGRAMMI

con olio minerale ISO VG 46 a 50°C

Sezione 8: OPZIONI PER -A

8.1 Tensione bobina

Opzione /6 bobina opzionale da utilizzare con i driver Atos con alimentazione 12 Vdc
Opzione /18 bobina opzionale da utilizzare con driver elettronici non forniti da Atos

Sezione 9: OPZIONI ELETTRONICHE - per AEB e AES

La versione standard del driver prevede i seguenti collegamenti al connettore principale a 7 pin:

Nota: prima che la valvola sia pronta per operare, è necessario considerare un tempo minimo di avviamento di 500 ms dal momento in cui il driver riceve l'alimentazione 24 Vdc. Durante questo intervallo di tempo la corrente alla bobina della valvola è zero.

9.1 Opzione /I

Prevede il segnale di riferimento in corrente 4÷20 mA invece dello standard 0÷ +10 Vdc.
Il segnale in ingresso può essere riconfigurato via software scegliendo tra tensione e corrente, entro un valore massimo di ±10 V o ±20 mA.
Viene normalmente utilizzato in caso di lunga distanza tra l'unità di controllo macchina e la valvola o nei casi in cui il segnale di riferimento possa subire interferenze da rumore elettrico; il funzionamento della valvola viene disabilitato in caso di rottura del cavo del segnale di riferimento.

9.2 Opzione /Q

Per abilitare il driver, alimentare con 24 Vdc il pin C riferito al pin B: Il segnale di abilitazione permette di attivare / rimuovere l’alimentazione al solenoide senza interrompere l’alimentazione al driver; è utilizzato per mantenere attiva la comunicazione e le altre funzioni del driver quando la valvola deve essere disabilitata. Questa funzione non soddisfa i requisiti delle Normative Europee EN13849-1 (ex EN954-1).

9.3 Opzione /Z

Fornisce al connettore principale a 12 pin le seguenti caratteristiche aggiuntive:

• Segnale di Abilitazione in ingresso
  Per abilitare il driver, alimentare con 24 Vdc il pin 3 riferito al pin 2: Il segnale di abilitazione permette di attivare / rimuovere l’alimentazione al solenoide senza interrompere l’alimentazione al driver; è utilizzato per mantenere attiva la comunicazione e le altre funzioni del driver quando la valvola deve essere disabilitata. Questa funzione non soddisfa i requisiti delle Normative Europee EN13849-1 (ex EN954-1).
• Segnale di Fault in uscita
  Il segnale di Fault in uscita indica una condizione di fault del driver (solenoide in cortocircuito/non collegato, rottura cavo del segnale di riferimento in corrente 4 ÷ 20mA, ecc.). La presenza di Fault corrisponde a 0 Vdc, il funzionamento normale corrisponde a 24 Vdc (il pin 11 riferito al pin 2): Lo stato di Fault non è influenzato dal segnale di Abilitazione in ingresso
• Alimentazione per logica driver e comunicazione
  L’alimentazione separata (pin 9, 10) permette di rimuovere l’alimentazione al solenoide (pin 1, 2) mantenendo attiva la diagnostica e le comunicazioni seriali e fieldbus. Occorre prevedere un fusibile in serie all’alimentazione di ogni regolatore: 500 mA veloce.

9.4 Possibili opzioni combinate: /IQ, /IZ

Sezione 10: COLLEGAMENTI ELETTRONICI

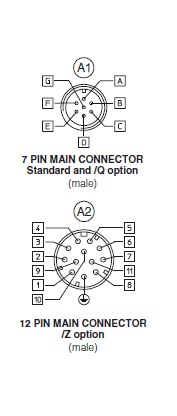

10.1 Segnali connettore principale - 7 pin - standard e opzione /Q - DHRZO-AEB e DHRZO-AES (A1)

10.2 Segnali connettore principale - 12 pin - Opzione /DHRZO-AEB e DHRZO-AES (A2)

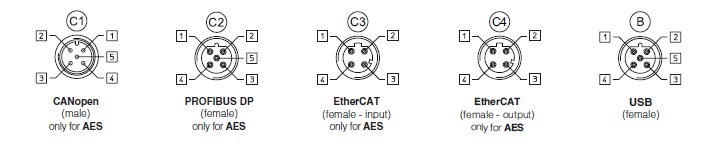

10.3 Connettore comunicazione - DHRZO-AEB (B) e DHRZO-AES (B) (C)

Note:
(1) si raccomanda di collegare lo schermo alla custodia del connettore
(2) solo per versione AES

10.4 Collegamento solenoide - solo per DHRZO-A

PIN	SEGNALE	SPECIFICHE TECNICHE	Codice del connettore 666
1	BOBINA	Alimentazione
2	BOBINA	Alimentazione
3	GND	Ground

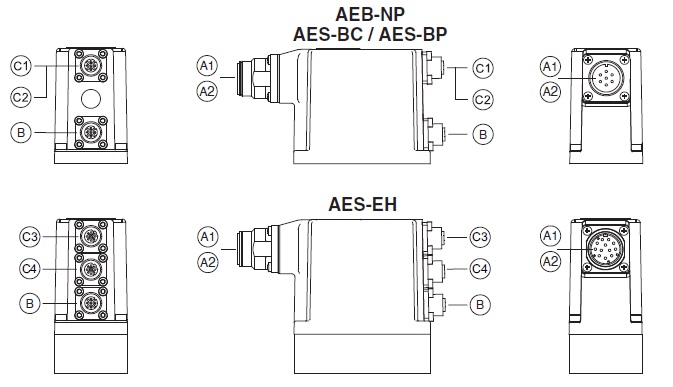

10.5 Disposizione connessioni - solo per AEB e AES

Nota: Vista frontale connettori driver

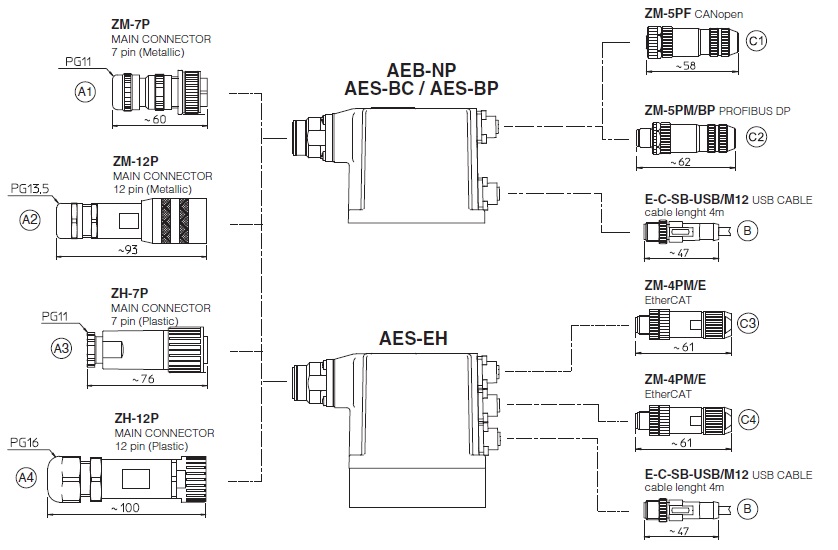

Sezione 11: CONNETTORI

Nota: si raccomanda l'utilizzo di connettori metallici per soddisfare i requisiti EMC

Sezione 12: CODICI DEI CONNETTORI PRINCIPALI E DI COMUNICAZIONE

da ordinare separatamente

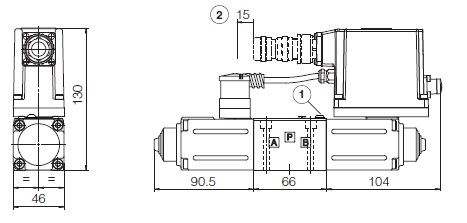

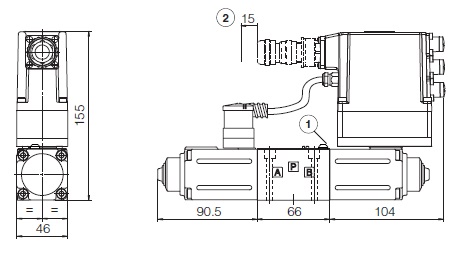

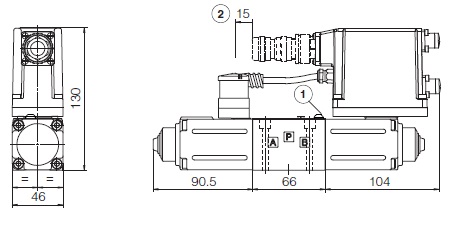

sezione 13: DIMENSIONI INSTALLAZIONE DHRZO(mm)

ISO 4401: 2005
Superficie di montaggio: 4401-03-02-0-05 (vedere la tab. P005)
Viti di fissaggio:
4 viti M5x50 classe 12.9
Coppia di serraggio = 8 Nm
Guarnizioni: 4 OR 108, 1 OR 2025
Bocche A, B, P, T: Ø = 7,5 mm (max)

DHRZO-A-010
Massa: 1,9 Kg

DHRZO-A-012
Massa: 2,6 Kg

DHRZO-AEB-NP-010
Massa: 2,3 Kg

DHRZO-AEB-NP-012
Massa: 3,1 Kg

DHRZO-AES-BC-010
DHRZO-AES-BP-010
Massa: 2,3 Kg

DHRZO-AES-BC-012
DHRZO-AES-BP-012
Massa: 3,1 Kg

DHRZO-AES-EH-010
Massa: 2,4 Kg

DHRZO-AES-EH-012
DHRZO-AES-EH-012
Massa: 3,2 Kg

(1) = Vite per lo spurgo dell'aria: alla prima messa in funzione l'aria eventualmente imprigionata all'interno del solenoide deve essere spurgata attraverso l'apposita vite (1)

(2) = Spazio per rimuovere il connettore principale a 7 o 12 pin. Per i connettori principali e di comunicazione, vedere sezioni 11 e 12
